استاندارد لوله برق PVC چیست؟ نکاتی که در پروژه های برق باید بدانید

استاندارد لوله برق PVC یکی از مهم ترین معیارهایی است که کیفیت، ایمنی و طول عمر تأسیسات الکتریکی هر ساختمان را تضمین می کند و متأسفانه در بسیاری از پروژه های ساختمانی، توجه کافی به آن نمی شود. بازار لوله های پی وی سی برق در ایران پر است از محصولاتی با کیفیت های متفاوت که از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما از نظر مقاومت حرارتی، مکانیکی و شیمیایی تفاوت های اساسی با یکدیگر دارند.

در این مقاله قصد داریم به طور کامل بررسی کنیم که استاندارد لوله برق پی وی سی دقیقاً به چه معناست، چه مراجعی این استانداردها را تعیین می کنند، چگونه می توان یک لوله پی وی سی برق استاندارد را از یک محصول بی کیفیت تشخیص داد و چرا رعایت این استانداردها برای هر پیمانکار، برق کار یا مالک ساختمان از اهمیت بالایی برخوردار است.

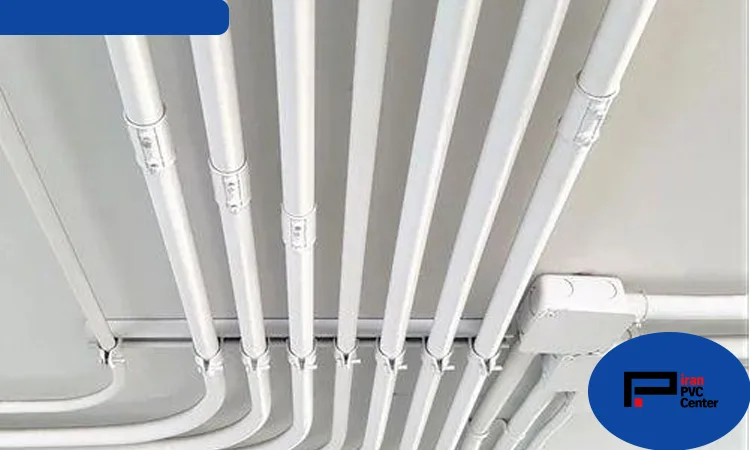

استاندارد لوله برق PVC

چرا رعایت استاندارد لوله برق PVC اهمیت اساسی دارد؟

پیش از پرداختن به جزئیات فنی استانداردها، باید به این پرسش پاسخ داد که اصلاً چرا استاندارد بودن لوله برق تا این اندازه اهمیت دارد. لوله پی وی سی در تأسیسات الکتریکی نقش محافظ مکانیکی سیم ها را در برابر ضربه، فشار، رطوبت و در برخی موارد حرارت بالا ایفا می کند. اگر جنس این لوله از مواد بازیافتی بی کیفیت یا با فرمولاسیون نامناسب تولید شده باشد، در برابر گرمای ناشی از عبور جریان الکتریکی به سرعت تغییر شکل می دهد، ترد و شکننده می شود یا حتی در دراز مدت دچار ترک خوردگی می گردد.

این موضوع علاوه بر افزایش خطر آتش سوزی، می تواند باعث آسیب مستقیم به عایق سیم های داخل لوله و بروز اتصالی شود. از سوی دیگر، لوله هایی که مطابق استانداردهای ملی و بین المللی تولید شده باشند، از نظر ضخامت دیواره، مقاومت در برابر ضربه، مقاومت شیمیایی و رفتار در برابر شعله، آزمایش های دقیقی را پشت سر گذاشته اند و می توان با اطمینان بیشتری از آن ها در پروژه های حساس استفاده کرد.

نکته مهم دیگر این است که در بسیاری از پروژه های ساختمانی که نیاز به تأییدیه نظام مهندسی، آتش نشانی یا بازرسی فنی دارند، استفاده از لوله های غیراستاندارد می تواند منجر به رد شدن پروژه در مرحله بازرسی شود. این موضوع نه تنها هزینه های اضافی برای اصلاح و جایگزینی لوله ها به همراه دارد، بلکه باعث تأخیر قابل توجه در زمان بندی تحویل پروژه نیز می شود. به همین دلیل، آشنایی دقیق با معیارهای استاندارد لوله برق PVC و همچنین چگونگی سایز مناسب لوله برق PVC را انتخاب کنیم؟ پیش از خرید و نصب، یک ضرورت اجرایی محسوب می شود و نباید آن را نادیده گرفت.

مراجع تعیین کننده استاندارد لوله برق PVC در ایران و جهان

برای درک بهتر مفهوم استاندارد، لازم است بدانیم چه نهادهایی مسئول تدوین و نظارت بر این ضوابط هستند. در ایران، سازمان ملی استاندارد ایران مسئولیت اصلی تدوین و ابلاغ استانداردهای مربوط به لوله های پی وی سی الکتریکی را بر عهده دارد و محصولاتی که موفق به دریافت پروانه کاربرد علامت استاندارد اجباری می شوند، مجاز به عرضه در بازار داخلی هستند. علاوه بر این، برخی مراجع تخصصی تر مانند مرکز تحقیقات ساختمان و مسکن نیز در تدوین ضوابط فنی مرتبط با تأسیسات الکتریکی ساختمان نقش دارند.

در سطح بین المللی، استانداردهایی مانند IEC 61386 که مربوط به سیستم های لوله کشی برای مدیریت کابل است، مرجع اصلی بسیاری از تولیدکنندگان بزرگ جهانی محسوب می شود. این استاندارد بین المللی، الزامات دقیقی را برای مقاومت مکانیکی، رفتار حرارتی، مقاومت در برابر ضربه و همچنین رفتار لوله در برابر شعله تعیین کرده است. بسیاری از تولیدکنندگان معتبر ایرانی نیز محصولات خود را هم زمان مطابق با استاندارد ملی ایران و استاندارد بین المللی IEC تولید می کنند تا امکان صادرات و همچنین اطمینان بخشی بیشتر به مشتریان داخلی را داشته باشند.

تفاوت استاندارد اجباری و استاندارد تشویقی

در نظام استانداردگذاری ایران، برخی استانداردها اجباری و برخی تشویقی هستند. استاندارد اجباری لوله برق پی وی سی به این معناست که هیچ تولیدکننده ای بدون دریافت پروانه کاربرد علامت استاندارد اجباری، حق تولید و عرضه رسمی محصول را ندارد و بازرسی های دوره ای سازمان استاندارد نیز بر تولید مستمر این محصولات نظارت دارد. در مقابل، برخی گواهی های کیفیت اضافی مانند ایزو یا گواهی های آزمایشگاهی خاص، جنبه تشویقی دارند و تولیدکنندگانی که به دنبال ارتقای جایگاه برند خود هستند، به صورت داوطلبانه این گواهی ها را دریافت می کنند. برای مصرف کننده نهایی، وجود هر دو نوع گواهی نشانه خوبی از تعهد تولیدکننده به کیفیت محصول است.

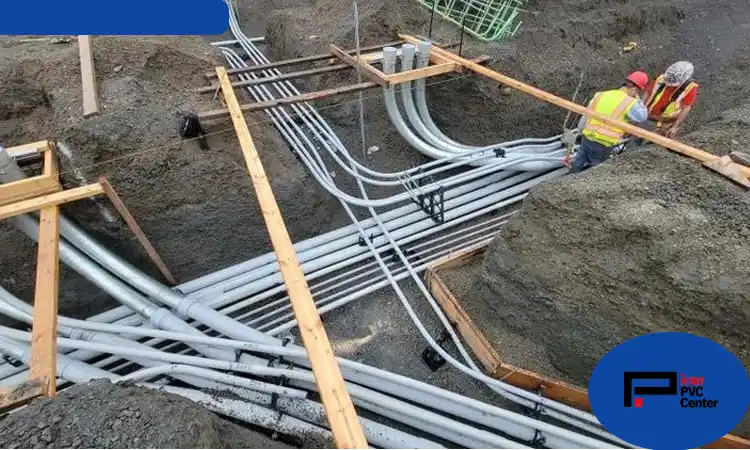

تفاوت استاندارد اجباری و استاندارد تشویقی

معیارهای فنی اصلی در استاندارد لوله برق PVC

استاندارد لوله برق پی وی سی صرفاً به یک مشخصه محدود نمی شود، بلکه مجموعه ای از پارامترهای فنی را در بر می گیرد که هر یک نقش مشخصی در عملکرد نهایی لوله دارند. نخستین و شاید مهم ترین پارامتر، ضخامت دیواره لوله است. ضخامت دیواره باید متناسب با قطر لوله و کاربرد آن (روکار یا توکار، سیم کشی ساختمانی یا صنعتی) در محدوده مشخصی قرار داشته باشد تا لوله بتواند در برابر فشار مکانیکی ناشی از وزن بتن، ضربه های احتمالی حین اجرا و فشارهای محیطی مقاومت کافی داشته باشد. لوله هایی که ضخامت دیواره آن ها کمتر از حد استاندارد باشد، حتی اگر از نظر قطر بیرونی مطابق با نیاز پروژه انتخاب شده باشند، در عمل توانایی محافظت کافی از سیم ها را نخواهند داشت.

پارامتر دوم، مقاومت حرارتی و رفتار لوله در دماهای بالاست. استاندارد لوله برق پی وی سی معمولاً حداکثر دمای کارکرد مجاز و همچنین رفتار لوله در برابر افزایش ناگهانی دما را مشخص می کند. لوله های استاندارد باید بتوانند بدون تغییر شکل قابل توجه، دمای ناشی از عبور جریان الکتریکی نرمال را تحمل کنند و در صورت بروز گرمای بیش از حد، به جای شعله ور شدن سریع، رفتار خودخاموش کنندگی از خود نشان دهند. این ویژگی، که در استانداردهای معتبر با عنوان مقاومت در برابر شعله شناخته می شود، یکی از مهم ترین تفاوت های بین لوله های استاندارد و محصولات بی کیفیت تقلبی است.

سومین معیار مهم، مقاومت مکانیکی در برابر فشار و ضربه است. لوله های پی وی سی برق در حین اجرا، به ویژه در سیم کشی توکار داخل بتن، تحت فشار قابل توجهی قرار می گیرند و باید بدون شکستگی یا تغییر شکل دائمی، این فشار را تحمل کنند. آزمایش های استاندارد معمولاً شامل تست فشردگی، تست ضربه در دمای پایین و تست خمش برای اطمینان از انعطاف پذیری کافی لوله بدون ترک خوردگی هستند. همچنین برای دیدن لوله پی وی سی داکت بانک صفحات ما را دنبال کنید.

چگونه یک لوله برق استاندارد را از محصول تقلبی تشخیص دهیم؟

یکی از دغدغه های اصلی خریداران و پیمانکاران، تشخیص لوله های استاندارد از محصولات تقلبی یا بی کیفیتی است که گاهی حتی با ظاهری مشابه محصولات معتبر عرضه می شوند. برای این تشخیص، توجه به چند نشانه کلیدی می تواند بسیار کمک کننده باشد.

• بررسی وجود علامت استاندارد ملی ایران و شماره پروانه کاربرد استاندارد روی بدنه لوله یا بسته بندی محصول.
• توجه به یکنواختی رنگ، ضخامت و سطح لوله؛ لوله های استاندارد معمولاً سطحی صاف و بدون حباب یا ناهمواری دارند.
• انعطاف پذیری مناسب لوله در دمای محیط بدون شکنندگی بیش از حد یا نرمی غیرعادی.
• استعلام مستقیم از سازمان استاندارد یا مراجعه به سایت رسمی برای تأیید اعتبار پروانه استاندارد تولیدکننده.
• خرید از فروشندگان و نمایندگی های رسمی به جای منابع نامعتبر با قیمت های غیرمنطقی پایین.

رعایت این نکات ساده می تواند از خرید محصولات بی کیفیت که فاقد استاندارد لازم هستند جلوگیری کند و در بلندمدت از هزینه های سنگین ناشی از تعویض یا تعمیر تأسیسات الکتریکی جلوگیری نماید.

نقش رنگ و علائم روی بدنه لوله در تشخیص استاندارد

رنگ لوله های برق پی وی سی نیز می تواند نشانه ای از استاندارد بودن یا کاربرد آن باشد. در بسیاری از استانداردهای بین المللی، رنگ نارنجی برای لوله های مدفون در زمین و مسیرهای برق فشار متوسط، و رنگ های خاکستری یا سفید برای سیم کشی داخل ساختمان در نظر گرفته می شود. علاوه بر رنگ، چاپ اطلاعات فنی روی بدنه لوله شامل نام تولیدکننده، قطر، ضخامت دیواره و شماره استاندارد، از ویژگی های محصولات معتبر است. عدم وجود این اطلاعات یا مبهم بودن آن ها، خود می تواند هشداری برای بی کیفیت بودن یا غیراستاندارد بودن محصول باشد.

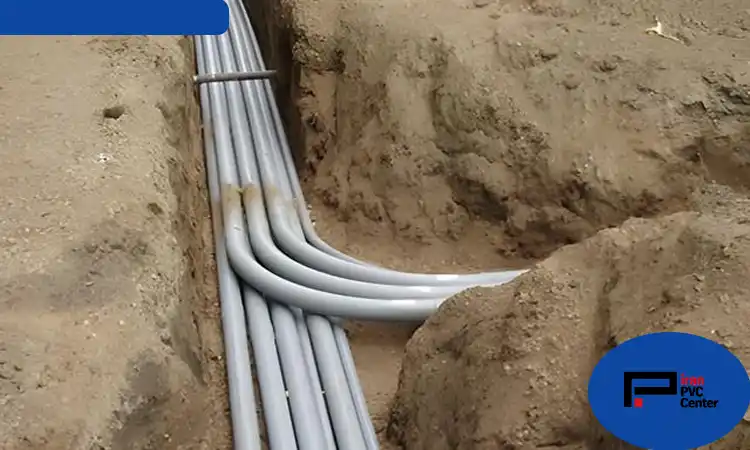

نقش رنگ و علائم روی بدنه لوله

تأثیر استاندارد لوله برق PVC بر ایمنی و بیمه ساختمان

موضوعی که کمتر به آن پرداخته می شود، ارتباط مستقیم بین استفاده از لوله های استاندارد و پوشش بیمه ای ساختمان در صورت بروز حوادثی مانند آتش سوزی است. بسیاری از شرکت های بیمه، هنگام بررسی خسارت های ناشی از آتش سوزی در ساختمان های مسکونی یا تجاری، به مطابقت تأسیسات الکتریکی با استانداردهای ملی توجه می کنند. در صورتی که مشخص شود از لوله های غیراستاندارد یا فاقد گواهی معتبر در تأسیسات استفاده شده و این موضوع در ایجاد یا گسترش حادثه نقش داشته باشد، امکان کاهش میزان غرامت یا حتی رد ادعای بیمه وجود دارد. به همین دلیل، رعایت استاندارد لوله برق پی وی سی نه تنها یک الزام فنی، بلکه یک اقدام احتیاطی مهم از منظر حقوقی و مالی نیز محسوب می شود.

علاوه بر جنبه بیمه ای، در ساختمان های اداری، تجاری و صنعتی که تحت نظارت مستمر سازمان آتش نشانی قرار دارند، وجود مستندات مربوط به استاندارد بودن مصالح به کاررفته در تأسیسات الکتریکی، از جمله راهنمای جامع انواع لوله های PVC، بخشی از پرونده ایمنی ساختمان محسوب می شود و در بازرسی های دوره ای مورد بررسی قرار می گیرد. نگهداری فاکتور خرید، برگه گارانتی و مشخصات فنی محصولات استفاده شده، توصیه ای عملی است که می تواند در آینده در مواجهه با این بازرسی ها بسیار مفید واقع شود.

نکات کاربردی برای پیمانکاران هنگام خرید لوله برق استاندارد

برای پیمانکاران و مجریان پروژه های برق کشی، رعایت چند نکته عملی می تواند فرآیند اطمینان از استاندارد بودن لوله های خریداری شده را ساده تر کند. نخست، همیشه از تأمین کنندگانی خرید کنید که سابقه فعالیت مشخص و اعتبار شناخته شده در بازار دارند و مایل به ارائه مستندات فنی و گواهی استاندارد محصول هستند. دوم، پیش از خرید حجم بالا برای یک پروژه بزرگ، حتماً نمونه ای از محصول را از نظر ضخامت دیواره، انعطاف پذیری و کیفیت ظاهری بررسی کنید. سوم، در صورت امکان، از آزمایشگاه های معتبر برای تست نمونه لوله در پروژه های حساس مانند بیمارستان ها یا مراکز صنعتی استفاده کنید تا از انطباق کامل محصول با استانداردهای اعلامی تولیدکننده اطمینان حاصل شود.

همچنین توصیه می شود در قراردادهای پیمانکاری، الزام به استفاده از لوله های دارای استاندارد ملی یا معادل بین المللی به صورت شفاف قید شود تا در صورت بروز اختلاف یا مشکل در آینده، مسئولیت ها به روشنی مشخص باشد. این اقدام ساده می تواند از بسیاری از دعاوی حقوقی و مالی که ناشی از استفاده نادرست از مصالح غیراستاندارد است، جلوگیری کند و اطمینان خاطر بیشتری برای کارفرما و پیمانکار به همراه داشته باشد.

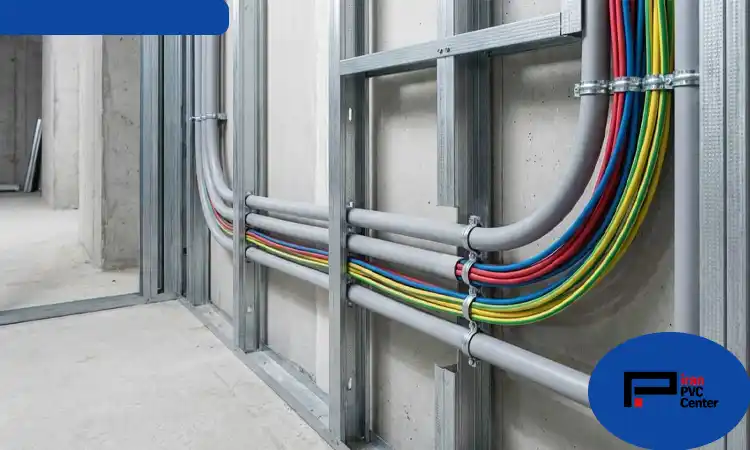

خرید لوله برق استاندارد

سخن پایانی

استاندارد لوله برق PVC، فراتر از یک برچسب ساده روی بسته بندی محصول، در واقع نشان دهنده مجموعه ای از آزمایش ها و ضوابط فنی است که ایمنی، دوام و کارایی تأسیسات الکتریکی هر پروژه را تضمین می کند. همان طور که در این مقاله بررسی شد، از ضخامت دیواره و مقاومت حرارتی گرفته تا رفتار در برابر شعله و مقاومت مکانیکی، هر یک از این معیارها نقش مهمی در عملکرد نهایی لوله دارند و نادیده گرفتن آن ها می تواند پیامدهای جدی فنی، مالی و حتی حقوقی به همراه داشته باشد.

توصیه نهایی این است که پیش از هر خریدی، به دنبال محصولاتی باشید که علامت استاندارد ملی ایران و در صورت امکان گواهی های بین المللی معتبر را داشته باشند و از تأمین کنندگان شناخته شده و قابل اعتماد خریداری کنید تا هم ایمنی پروژه خود را تضمین کنید و هم از هزینه های پنهان ناشی از استفاده از محصولات غیراستاندارد در امان بمانید. برای خرید لوله های برق پی وی سی دارای استاندارد ملی و دریافت مشاوره تخصصی درباره انتخاب محصول مناسب پروژه خود، به صفحات محصولات ایران پی وی سی سنتر در iranpvccenter مراجعه کنید.

سوالات متداول استاندارد لوله برق PVC

1. چگونه می توان مطمئن شد لوله برق خریداری شده دارای استاندارد ملی ایران است؟
   برای اطمینان از این موضوع، باید علامت استاندارد ملی ایران و شماره پروانه کاربرد استاندارد را روی بدنه لوله یا بسته بندی محصول بررسی کنید. همچنین می توانید با مراجعه به سایت رسمی سازمان ملی استاندارد ایران، اعتبار پروانه تولیدکننده مورد نظر را استعلام بگیرید. خرید از نمایندگی های رسمی و تأمین کنندگان معتبر نیز احتمال دریافت محصول اصیل و استاندارد را افزایش می دهد.
2. آیا استفاده از لوله برق غیراستاندارد در ساختمان های مسکونی خطرناک است؟
   بله، استفاده از لوله های غیراستاندارد به دلیل ضخامت دیواره ناکافی و مقاومت حرارتی پایین، می تواند احتمال بروز اتصالی، آسیب به عایق سیم ها و در موارد شدید، آتش سوزی را افزایش دهد. علاوه بر خطرات ایمنی، این موضوع می تواند بر پوشش بیمه ای ساختمان در صورت وقوع حادثه نیز تأثیر منفی بگذارد.
3. تفاوت استاندارد ملی ایران و استاندارد بین المللی IEC برای لوله برق PVC چیست؟
   استاندارد ملی ایران عمدتاً برای بازار داخلی تدوین شده و رعایت آن برای تولید و عرضه رسمی محصول در کشور اجباری است، در حالی که استاندارد IEC 61386 یک استاندارد بین المللی است که بسیاری از تولیدکنندگان بزرگ جهانی برای امکان صادرات و اطمینان بخشی بیشتر از آن پیروی می کنند. بسیاری از تولیدکنندگان معتبر ایرانی، محصولات خود را هم زمان مطابق هر دو استاندارد تولید می کنند تا هم الزامات داخلی و هم انتظارات بازارهای بین المللی را برآورده کنند.
