سینی کابل یکی از تجهیزات مهم در سیستم های برق و تأسیسات الکتریکی است که برای هدایت، نگهداری، نظم دهی و محافظت از کابل ها در مسیرهای مختلف مورد استفاده قرار می گیرد. سینی کابل در زبان انگلیسی با عنوان Cable Tray شناخته می شود و در پروژه های ساختمانی، صنعتی، نیروگاه ها، کارخانه ها، مراکز تجاری و سایر تأسیسات الکتریکی کاربرد دارد. هم چنین برای دیدن انواع لوله پی وی سی برق صفحات ما را دنبال کنید.
سینی کابل
سینی کابل چیست؟
در پروژه هایی که تعداد زیادی سیم و کابل در مسیرهای مختلف اجرا می شوند، استفاده از سینی کابل باعث می شود کابل ها به شکل منظم در کنار یکدیگر قرار گرفته و مسیر عبور و دسترسی به آن ها مشخص باشد. همچنین با استفاده از سینی کابل می توان کابل ها را بهتر تفکیک کرد و در زمان تعمیر، توسعه یا تعویض تجهیزات، دسترسی آسان تری به آن ها داشت.
سینی کابل در انواع مختلفی مانند سینی کابل مشبک، ساده، کانالی، سبدی و نردبانی تولید می شود و انتخاب نوع مناسب آن به تعداد و وزن کابل ها، شرایط محیطی، نوع پروژه و نحوه اجرای سیستم بستگی دارد.
مزایای استفاده از سینی کابل
استفاده از سینی کابل در پروژه های برق و تأسیسات مزایای مختلفی دارد، از جمله:
- نظم دهی و ساماندهی کابل ها
- هدایت کابل ها در مسیر مشخص
- دسترسی آسان تر برای تعمیر و نگهداری
- کاهش احتمال آسیب مکانیکی به کابل ها
- امکان تفکیک کابل های مختلف
- قابلیت توسعه و اضافه کردن کابل های جدید
- کمک به مدیریت بهتر فضای تأسیسات
- امکان استفاده در پروژه های ساختمانی و صنعتی
در مدل های مشبک و پانچ دار نیز سوراخ های موجود روی بدنه به عبور هوا و دفع بهتر گرما کمک می کنند و امکان بستن و مهار کابل ها به سینی را فراهم می سازند.
انواع سینی کابل
سینی کابل بر اساس شکل ظاهری، نحوه ساخت و کاربرد به انواع مختلفی تقسیم می شود. مهم ترین انواع سینی کابل عبارت اند از:
- سینی کابل سبدی
- سینی کابل کانالی
- سینی کابل مشبک یا پانچ دار
- سینی کابل ساده یا غیرمشبک
- سینی کابل نردبانی یا لدر کابل
هرکدام از این مدل ها برای شرایط خاصی طراحی شده اند و باید با توجه به مشخصات پروژه انتخاب شوند.
سینی کابل مشبک یا پانچ دار
سینی کابل مشبک دارای سوراخ ها و منافذی در کف و گاهی دیواره های سینی است. این منافذ باعث کاهش وزن سازه، تهویه بهتر کابل ها و امکان مهار و نصب کابل ها می شوند.
این نوع سینی یکی از مدل های پرکاربرد در پروژه های ساختمانی و صنعتی است و برای عبور تعداد زیادی کابل در مسیرهای مختلف مورد استفاده قرار می گیرد.

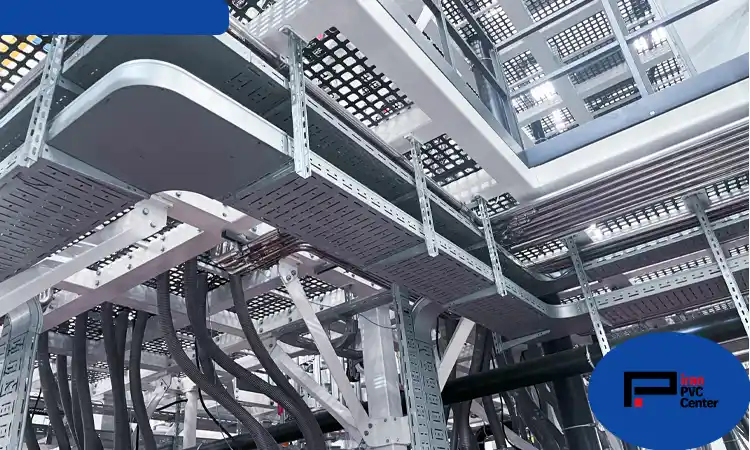

سینی کابل مشبک
سینی کابل ساده یا غیرمشبک
سینی کابل ساده دارای کف یکپارچه و بدون سوراخ های متعدد است. این طراحی می تواند محافظت بیشتری در برابر ورود گردوغبار، ریزش ذرات و برخی عوامل محیطی ایجاد کند.
انتخاب سینی ساده یا مشبک باید بر اساس شرایط محیط نصب، نوع کابل ها و الزامات پروژه انجام شود.
سینی کابل نردبانی یا لدر کابل

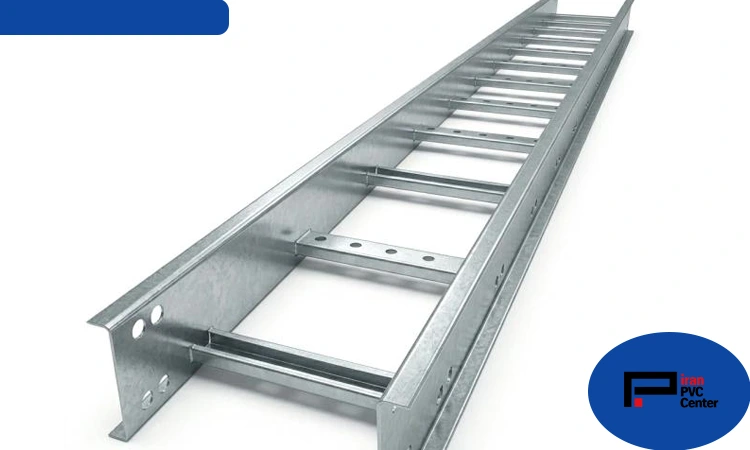

سینی کابل نردبانی که با نام لدر کابل یا نردبان کابل نیز شناخته می شود، از دو ریل جانبی و تعدادی رابط یا پله تشکیل شده است.
ساختار باز این نوع سینی باعث می شود کابل ها به راحتی روی آن قرار بگیرند و تهویه مناسبی در اطراف کابل ها وجود داشته باشد. لدر کابل معمولاً برای مسیرهایی که تعداد زیادی کابل با وزن بالا وجود دارد و همچنین پروژه های صنعتی مورد استفاده قرار می گیرد.
سینی کابل سبدی
سینی کابل سبدی یا Wire Mesh Cable Tray از شبکه ای از مفتول های فلزی ساخته می شود و ساختار مشبک و باز دارد.
وزن نسبتاً پایین، تهویه مناسب و امکان دسترسی آسان به کابل ها از ویژگی های این نوع سینی است. سینی کابل سبدی در برخی پروژه های ساختمانی، دیتاسنترها، سیستم های مخابراتی و تأسیسات الکتریکی مورد استفاده قرار می گیرد.

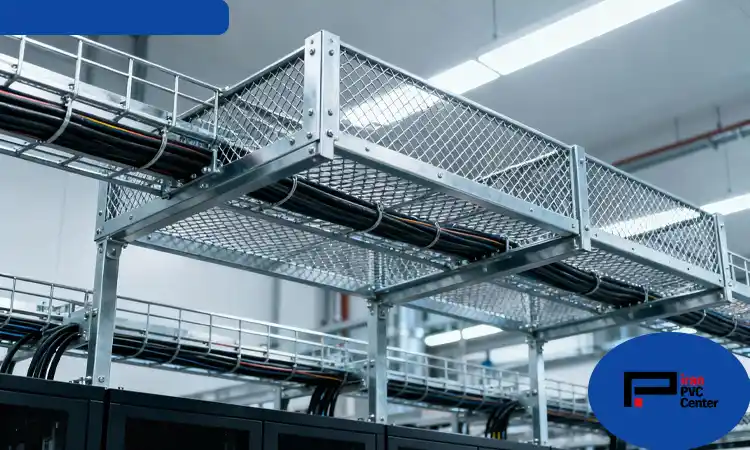

سینی کابل سبدی
سینی کابل کانالی
سینی کابل کانالی دارای ساختاری شبیه کانال است و معمولاً کف و دیواره های آن یکپارچه هستند. این نوع سینی برای مسیرهایی که نیاز به هدایت و محافظت بیشتر از کابل ها وجود دارد، قابل استفاده است.
انتخاب سینی کانالی باید بر اساس تعداد کابل ها، ابعاد مسیر و شرایط محیطی پروژه انجام شود.
جنس سینی کابل
سینی کابل معمولاً از ورق فولادی ساخته می شود و برای افزایش مقاومت در برابر خوردگی، ممکن است دارای پوشش گالوانیزه باشد.
ضخامت ورق مورد استفاده در ساخت سینی کابل با توجه به ابعاد سینی، وزن کابل ها، فاصله بین ساپورت ها و شرایط پروژه تعیین می شود. بنابراین هنگام خرید تنها توجه به ابعاد سینی کافی نیست و ضخامت ورق و ظرفیت تحمل بار نیز باید بررسی شود.
در برخی پروژه ها بسته به شرایط محیطی ممکن است از متریال های دیگری مانند آلومینیوم یا فولاد زنگ نزن نیز استفاده شود. برای آشنایی و خرید لوله پی وی سی فاضلابی با ما همراه باشید.
مشخصات فنی سینی کابل
مهم ترین مشخصات فنی که هنگام انتخاب و خرید سینی کابل باید بررسی شوند عبارت اند از:
- عرض سینی
- ارتفاع لبه ها
- ضخامت ورق
- طول شاخه
- جنس بدنه
- نوع پوشش
- وزن سینی
- ظرفیت تحمل بار
- فاصله بین ساپورت ها
- نوع اتصال
- نوع و تعداد کابل های قابل نصب
ابعاد و ضخامت مناسب باید بر اساس تعداد، قطر و وزن کابل ها و همچنین مسیر اجرای سینی تعیین شود.
ابعاد سینی کابل
سینی کابل در عرض ها و ارتفاع های مختلف تولید می شود تا امکان استفاده از آن در پروژه های کوچک و بزرگ وجود داشته باشد.
عرض سینی باید متناسب با تعداد و قطر کابل ها انتخاب شود و بهتر است فضای کافی برای کابل های فعلی و توسعه احتمالی آینده نیز در نظر گرفته شود.
ارتفاع لبه سینی نیز در ظرفیت قرارگیری کابل ها و میزان محافظت از آن ها تأثیر دارد.
طول شاخه سینی کابل
سینی کابل معمولاً به صورت شاخه ای تولید و عرضه می شود. طول شاخه می تواند با توجه به تولیدکننده و نوع محصول متفاوت باشد؛ بنابراین هنگام خرید باید طول دقیق هر شاخه از فروشنده یا مشخصات فنی محصول بررسی شود.
پوشش گالوانیزه سینی کابل
یکی از رایج ترین روش های محافظت از سینی های فولادی در برابر خوردگی، استفاده از پوشش گالوانیزه است. سینی کابل گالوانیزه در دو نوع کلی گالوانیزه سرد و گالوانیزه گرم تولید می شود. انتخاب نوع پوشش به شرایط محیطی، میزان رطوبت، احتمال تماس با عوامل خورنده و محل نصب بستگی دارد.
گالوانیزه سرد
در گالوانیزه سرد، پوشش روی با استفاده از فرآیند الکتروشیمیایی روی سطح فولاد ایجاد می شود. این پوشش برای محیط هایی با شرایط خورندگی پایین تر مناسب است و معمولاً از نظر ظاهری سطحی یکنواخت و نسبتاً صاف ایجاد می کند.
گالوانیزه گرم
در گالوانیزه گرم، قطعه فولادی پس از آماده سازی در حمام روی مذاب غوطه ور می شود و لایه ای از روی روی سطح آن ایجاد می گردد. این فرآیند می تواند تمام سطوح، لبه ها و بخش های مختلف قطعه را پوشش دهد و مقاومت مناسبی در برابر خوردگی ایجاد کند.
سینی کابل گالوانیزه گرم به خصوص برای محیط های بیرونی، مرطوب و صنعتی که احتمال خوردگی بیشتر است، کاربرد دارد.
تفاوت گالوانیزه گرم و سرد سینی کابل
مهم ترین تفاوت این دو نوع در روش ایجاد پوشش و شرایط کاربرد آن ها است.
گالوانیزه گرم معمولاً پوشش ضخیم تر و مقاومت بیشتری در برابر شرایط خورنده ایجاد می کند و برای محیط های بیرونی و صنعتی کاربرد بیشتری دارد. گالوانیزه سرد معمولاً برای محیط هایی با شرایط خورندگی کمتر استفاده می شود. برای انتخاب پوشش مناسب باید شرایط محیط نصب و الزامات پروژه در نظر گرفته شود.
تفاوت سینی کابل مشبک و ساده
سینی مشبک دارای سوراخ هایی در کف و بدنه است و به دلیل ساختار باز، تهویه مناسبی برای کابل ها ایجاد می کند. همچنین سوراخ ها امکان مهار کابل ها و نصب تجهیزات جانبی را فراهم می کنند.
سینی ساده کف بسته تری دارد و می تواند محافظت بیشتری در برابر ورود گردوغبار و برخی ذرات محیطی ایجاد کند. انتخاب بین این دو نوع به شرایط محیطی، نوع کابل و الزامات اجرایی پروژه بستگی دارد.
تفاوت سینی کابل و نردبان کابل
سینی کابل دارای کف و دیواره است و کابل ها روی سطح آن قرار می گیرند، در حالی که نردبان کابل از دو ریل جانبی و پله های رابط تشکیل شده است.
نردبان کابل به دلیل ساختار باز، تهویه و دسترسی بسیار خوبی دارد و برای مسیرهای دارای تعداد زیادی کابل و بار کابلی بالا کاربرد زیادی دارد. سینی کابل نیز در پروژه هایی که نیاز به سطح نگهدارنده پیوسته تر و محافظت بیشتر از کابل ها وجود دارد، مورد استفاده قرار می گیرد.
لوازم جانبی سینی کابل
برای نصب و اجرای صحیح سینی کابل، علاوه بر خود سینی به تجهیزات و اتصالات جانبی نیز نیاز است. برخی از مهم ترین متعلقات عبارت اند از:
- درب سینی کابل
- سه راهی سینی کابل
- چهارراهی سینی کابل
- زانویی سینی کابل
- رابط سینی کابل
- ساپورت سینی کابل
- پیچ و مهره
- واشر
- پیچ کله قارچی
- اتصالات و بست های مخصوص نصب
انتخاب اتصالات باید متناسب با ابعاد، نوع و ضخامت سینی کابل انجام شود.
ساپورت سینی کابل
ساپورت وظیفه نگهداری سینی کابل و انتقال وزن آن و کابل ها به سازه را بر عهده دارد. فاصله بین ساپورت ها باید با توجه به وزن کابل ها، ظرفیت تحمل بار سینی، ابعاد سینی و شرایط نصب تعیین شود.
استفاده از ساپورت مناسب باعث افزایش پایداری سیستم و جلوگیری از تغییر شکل یا افتادگی سینی در طول مسیر می شود.
کاربردهای سینی کابل
سینی کابل در پروژه های مختلف برای مدیریت و هدایت کابل ها مورد استفاده قرار می گیرد، از جمله:
- ساختمان های مسکونی
- ساختمان های اداری و تجاری
- کارخانه ها
- نیروگاه ها
- مراکز صنعتی
- دیتاسنترها
- پروژه های نفت، گاز و پتروشیمی
- تأسیسات مخابراتی
- مراکز زیرساختی و تأسیسات الکتریکی
نحوه انتخاب سینی کابل مناسب
برای انتخاب سینی کابل مناسب باید ابتدا تعداد، قطر و وزن کابل ها مشخص شود. سپس عرض، ارتفاع و ضخامت سینی با توجه به میزان بار و فاصله ساپورت ها تعیین شود.
شرایط محیطی نیز اهمیت زیادی دارد. برای محیط های مرطوب، بیرونی یا صنعتی باید مقاومت سینی در برابر خوردگی و نوع پوشش آن مورد توجه قرار گیرد.
همچنین باید فضای کافی برای توسعه آینده سیستم در نظر گرفته شود تا در صورت اضافه شدن کابل های جدید، نیاز به تعویض کامل مسیر سینی نباشد.
نکات نصب سینی کابل
برای نصب سینی کابل باید مسیر عبور کابل ها از قبل مشخص شده و محل نصب ساپورت ها تعیین شود. سینی ها باید به شکل مناسب به سازه متصل شوند و اتصالات بین شاخه ها نیز به درستی انجام گیرد.
در مسیرهایی که تغییر جهت دارند، استفاده از زانویی، سه راهی و چهارراهی مناسب باعث اجرای منظم تر سیستم می شود.
همچنین رعایت فاصله مناسب بین کابل ها، جلوگیری از بارگذاری بیش از ظرفیت سینی و توجه به الزامات سیستم ارت و هم بندی فلزی، مطابق طراحی و مقررات مربوطه، اهمیت دارد.
نگهداری سینی کابل
سینی کابل باید به صورت دوره ای از نظر خوردگی، آسیب مکانیکی، شل شدن اتصالات و وضعیت ساپورت ها بررسی شود. در محیط های صنعتی یا مرطوب، بازرسی پوشش سطحی اهمیت بیشتری دارد. همچنین نباید وزن کابل ها از ظرفیت طراحی سینی و ساپورت ها بیشتر شود.
قیمت سینی کابل
قیمت سینی کابل به عوامل مختلفی مانند نوع سینی، ابعاد، ضخامت ورق، جنس، نوع پوشش، وزن، برند تولیدکننده و شرایط بازار مواد اولیه بستگی دارد.
سینی کابل گالوانیزه گرم معمولاً به دلیل فرآیند پوشش دهی و میزان مصرف روی، با محصولات دارای پوشش متفاوت قیمت متفاوتی دارد. برای مقایسه قیمت، بهتر است مشخصات فنی محصولات نیز در کنار قیمت بررسی شود.
راهنمای خرید سینی کابل
پیش از خرید سینی کابل، ابتدا نوع پروژه و شرایط محیطی را مشخص کنید. سپس تعداد و وزن کابل ها، عرض و ارتفاع مورد نیاز، ضخامت ورق، نوع پوشش و فاصله ساپورت ها را بررسی کنید.
همچنین بهتر است برای مسیرهای دارای تغییر جهت، تمام متعلقات مورد نیاز مانند زانویی، سه راهی، چهارراهی، رابط، درب و ساپورت را از ابتدا مشخص کنید تا اجرای سیستم بدون کمبود تجهیزات انجام شود.
در پروژه های صنعتی و حساس، تطبیق مشخصات محصول با نقشه ها، استانداردها و الزامات فنی پروژه اهمیت ویژه ای دارد.

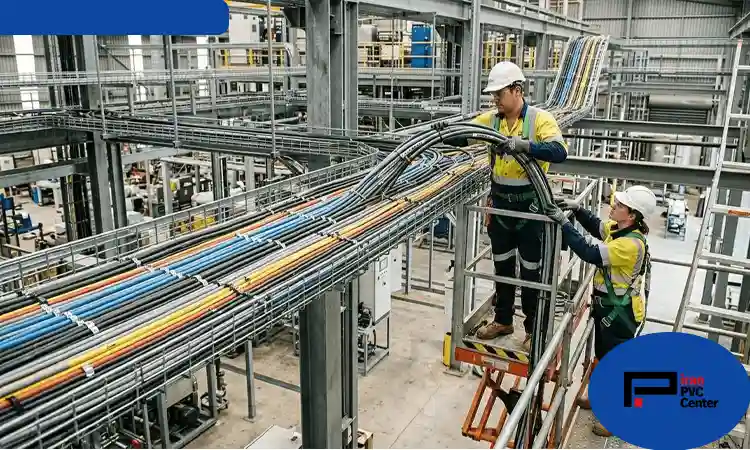

نصب سینی کابل
جمع بندی
سینی کابل یکی از تجهیزات کاربردی برای مدیریت، هدایت و نگهداری کابل ها در پروژه های ساختمانی و صنعتی است. استفاده از این سیستم باعث نظم بیشتر مسیر کابل کشی، دسترسی آسان تر برای تعمیر و نگهداری و امکان توسعه بهتر تأسیسات می شود.
سینی های کابل در انواع مشبک، ساده، کانالی، سبدی و نردبانی تولید می شوند و با توجه به شرایط محیطی می توان از پوشش هایی مانند گالوانیزه سرد یا گرم برای افزایش مقاومت در برابر خوردگی استفاده کرد.
برای انتخاب سینی کابل مناسب باید عواملی مانند نوع و تعداد کابل ها، وزن بار، ابعاد و ضخامت سینی، نوع پوشش، شرایط محیطی، فاصله ساپورت ها و متعلقات مورد نیاز را در نظر گرفت.
