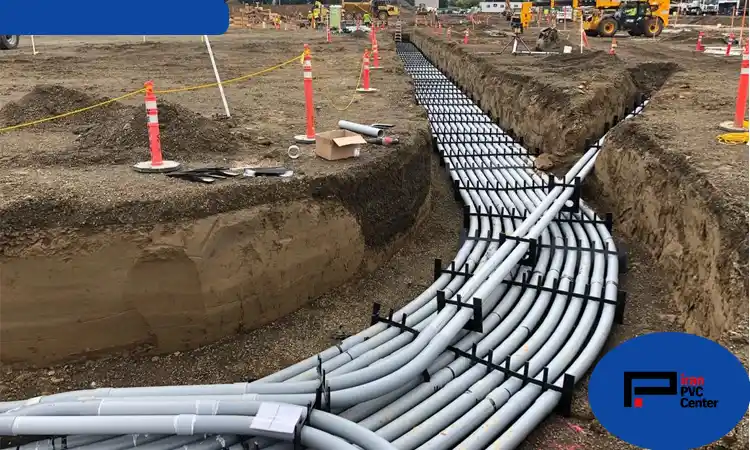

مراحل اجرای داکت بانک از حفاری تا کابل کشی
داکت بانک مجموعه ای از لوله های محافظ است که با آرایش مشخص برای عبور کابل های برق یا ارتباطی در زیر زمین اجرا می شود. بسته به طراحی، لوله پی وی سی داکت بانک ممکن است در پوشش بتنی قرار بگیرد یا با روش دیگری که در مشخصات پروژه پیش بینی شده است، محافظت شود. تعداد لوله ها، فاصله آنها، عمق مسیر و محل حوضچه ها نیز باید بر اساس نیاز شبکه تعیین شوند.
اجرای داکت بانک از حفاری تا کابل کشی، زنجیره ای از فعالیت های وابسته به یکدیگر است. کیفیت کابل کشی به سلامت لوله ها وابسته است و سلامت لوله ها نیز از بستر مناسب، اتصال صحیح و محافظت حین اجرا تاثیر می گیرد. به همین دلیل، شروع کار باید با بررسی مدارک و شناخت دقیق محل همراه باشد. برای آشنایی با مراحل اجرای داکت بانک از حفاری تا کابل کشی، بررسی ترتیب صحیح عملیات اجرایی اهمیت زیادی دارد.

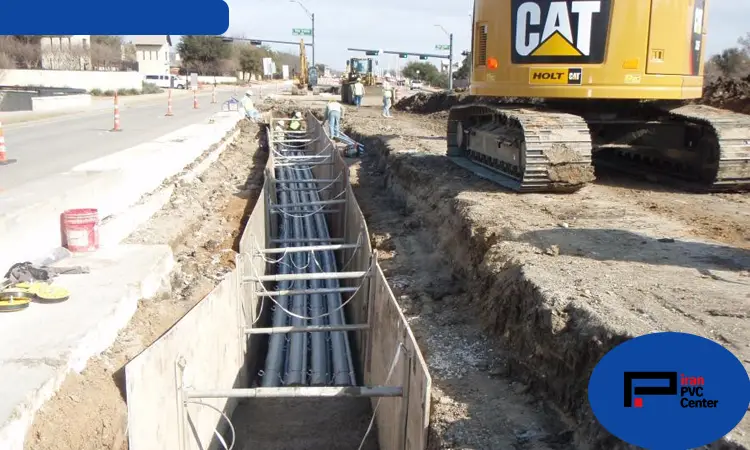

اجرای داکت بانک
بررسی مسیر و آماده سازی پیش از اجرای داکت بانک
پیش از ورود ماشین آلات، لازم است مسیر روی نقشه با وضعیت واقعی محوطه تطبیق داده شود. وجود ساختمان، مسیر تردد، شبکه آب و گاز یا کابل های قبلی می تواند روش اجرا را تغییر دهد. در مراحل اجرای داکت بانک، همین بررسی اولیه از حفاری مجدد، تغییر مسیر ناگهانی و آسیب به تاسیسات موجود جلوگیری می کند. مدارک اجرایی باید به اندازه ای روشن باشند که تیم اجرا، ناظر و مسئول سایر تاسیسات برداشت یکسانی از مسیر و جزئیات آن داشته باشند.
بررسی نقشه های اجرایی و مسیر عبور تأسیسات
نقشه باید محل شروع و پایان، تعداد و قطر لوله ها، آرایش مقطع، ترازها، نقاط تغییر جهت و محل حوضچه های دسترسی را مشخص کند. همچنین عبور از کنار یا زیر سایر شبکه ها باید از نظر فاصله و ترتیب اجرا بررسی شود.
نقشه های قدیمی به تنهایی برای تعیین موقعیت تاسیسات موجود کافی نیستند. هماهنگی با بهره بردار، بررسی میدانی و استفاده از روش های مناسب شناسایی ضروری است. منابع ایمنی حفاری نیز بر تعیین موقعیت تاسیسات زیرزمینی پیش از باز کردن زمین و شناسایی دقیق آنها هنگام نزدیک شدن حفاری تاکید دارند. پس از رفع ابهام های نقشه و مشخص شدن تداخل ها، می توان محدوده کار را روی زمین پیاده کرد و شرایط استقرار تجهیزات را آماده ساخت.
تعیین محدوده حفاری و آماده سازی محل اجرا
محور مسیر، محل حوضچه ها و محدوده ترانشه باید با مبنای نقشه برداری مشخص علامت گذاری شوند. محل انبار خاک، عبور ماشین آلات و دسترسی نیروها نیز باید طوری تعیین شود که عملیات سایر بخش های پروژه مختل نشود.
آماده سازی محل شامل محصور کردن کارگاه، پیش بینی مسیر ایمن تردد و مدیریت آب های سطحی است. اگر حفاری در مجاورت سازه یا مسیر پرتردد انجام می شود، روش حفاظت ترانشه و کنترل بارهای اطراف آن باید پیش از شروع مشخص باشد.
با آماده شدن محل، عملیات خاکی آغاز می شود؛ مرحله ای که کیفیت آن مستقیما بر پایداری مجموعه لوله ها اثر دارد.
مراحل حفاری و آماده سازی بستر داکت بانک
حفاری مسیر داکت بانک فقط ایجاد یک شیار در زمین نیست. ترانشه باید فضای لازم برای آرایش لوله ها، پوشش طراحی شده و اجرای ایمن را فراهم کند. خاک نامناسب، آب جمع شده یا کف ناپایدار می تواند باعث نشست موضعی و تغییر وضعیت مسیر شود.
در مراحل اجرای داکت بانک، کنترل ابعاد و تراز باید هم زمان با پیشرفت حفاری انجام شود تا اصلاحات به پایان عملیات موکول نشوند.
تعیین ابعاد ترانشه بر اساس نقشه اجرایی
عرض و عمق ترانشه از روی مقطع مصوب تعیین می شوند. تعداد ردیف ها، قطر خارجی لوله ها، فاصله میان آنها، ضخامت پوشش و شرایط حفاظت دیواره ها بر ابعاد حفاری اثر دارند. بنابراین نمی توان برای تمام پروژه ها یک عرض و عمق ثابت پیشنهاد کرد.
تراز نهایی محوطه نیز باید در محاسبه عمق دیده شود. اندازه گیری از سطح فعلی زمین، بدون توجه به خاک برداری یا کف سازی آینده، ممکن است پوشش نهایی روی داکت بانک را کمتر از مقدار طراحی شده کند.
تسطیح و آماده سازی کف ترانشه
آماده سازی بستر داکت بانک با برداشتن خاک سست، نخاله و اجسام تیز شروع می شود. در صورت مشاهده بخش نرم یا اشباع، روش اصلاح باید با تایید مسئول فنی تعیین شود. پوشاندن این نقاط با مصالح، بدون رفع علت ناپایداری، می تواند نشست آینده را پنهان کند.
تسطیح، تراکم و اجرای لایه زیرسازی یا بتن مگر، در صورت پیش‌بینی در طرح، باید مطابق مشخصات انجام شوند. در این مرحله، انتخاب محصولات مناسب از تولید کننده میکرو داکت نیز باید با توجه به مشخصات فنی پروژه انجام شود. شیب مسیر و نحوه مدیریت آب نیز باید روشن باشد؛ نباید فرض کرد هر لوله زیرزمینی بدون طراحی مناسب، خودبه‌خود خشک باقی می‌ماند.
نحوه چیدمان و نصب لوله ها در داکت بانک
نصب لوله در داکت بانک باید بر اساس آرایش مصوب و با مصالح تایید شده انجام شود. قطر، رده مقاومتی و اتصالات باید با روش نصب سازگار باشند. لوله شکسته، تغییرشکل داده یا دارای اتصال نامطمئن نباید وارد مسیر شود، حتی اگر بخش آسیب دیده در زمان اجرا کوچک به نظر برسد.
در مراحل اجرای داکت بانک، شماره گذاری و نظم چیدمان از همان ابتدا اهمیت دارد؛ زیرا شناسایی مسیرها پس از پوشاندن دشوارتر خواهد شد.
قراردادن لوله ها در آرایش تعیین شده
لوله ها باید در ردیف ها و ستون های مشخص قرار بگیرند و موقعیت آنها نسبت به حوضچه ها و تجهیزات انتهایی کنترل شود. تغییر خودسرانه آرایش ممکن است با تفکیک مدارها، محاسبات حرارتی یا فضای لازم برای ورود کابل ناسازگار باشد.
در محل خم ها، شعاع مسیر باید با الزامات لوله و کابل هماهنگ شود. افزایش تعداد خم یا استفاده از تغییر جهت تند، می تواند نیروی لازم برای کشش کابل را افزایش دهد و اجرای مرحله بعد را دشوار کند.
پس از تنظیم آرایش اولیه، لازم است فاصله ها و تکیه گاه ها به گونه ای اجرا شوند که این نظم با رفت و آمد یا بتن ریزی تغییر نکند.
تنظیم فاصله و تثبیت لوله ها
فاصله گذاری لوله های داکت بانک با اسپیسر و تکیه گاه مناسب انجام می شود. این فاصله ها علاوه بر حفظ هندسه مسیر، در تامین پوشش بتن و شرایط انتقال حرارت نقش دارند. مقدار فاصله باید از نقشه و مشخصات پروژه گرفته شود.
فواصل نصب اسپیسرها و روش مهار نیز به جنس لوله و شرایط اجرا وابسته است. مهار نباید بدنه لوله را له کند یا باعث تغییر مقطع آن شود. در بخش های خمیده و محل ورود به حوضچه ها، کنترل حرکت مجموعه اهمیت بیشتری دارد.
تثبیت مناسب تنها بخشی از کار است؛ مسیر باید از داخل نیز پیوسته و برای عبور کابل آماده باشد.
بررسی پیوستگی مسیر و اتصالات لوله ها
اتصالات باید تمیز، سازگار و مطابق دستورالعمل سازنده اجرا شوند. در سیستم های چسبی، نوع ماده اتصال و زمان لازم پیش از جابه جایی یا بارگذاری باید رعایت شود. اتصال ناقص می تواند محل ورود خاک، آب یا دوغاب بتن باشد.
انتهای باز لوله ها باید با درپوش مناسب محافظت شود. در ورودی حوضچه نیز جزئیات دهانه باید طوری باشد که کابل با لبه تیز تماس نداشته باشد. کنترل ظاهری، شماره گذاری و ثبت وضعیت اتصال ها پیش از پوشاندن مسیر ضروری است. اگر طرح شامل پوشش بتنی باشد، پس از تایید این موارد می توان وارد مرحله بتن ریزی شد.

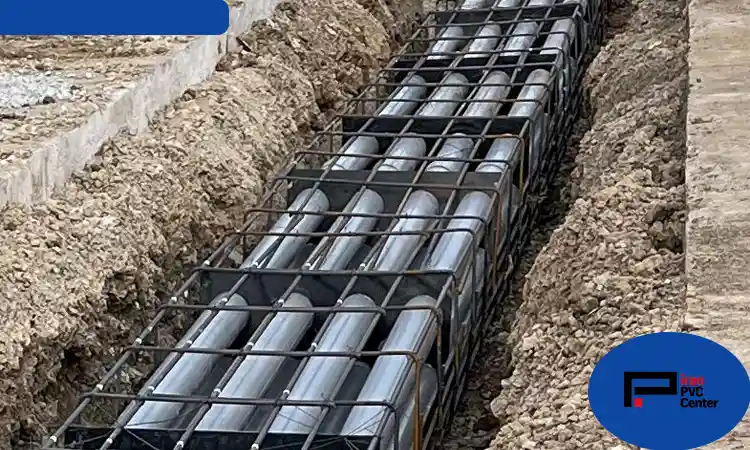

پیوستگی مسیر و اتصالات لوله ها
بتن ریزی داکت بانک در فرایند اجرا
بتن ریزی داکت بانک برای اجرای پوشش و حفاظت پیش بینی شده در طراحی انجام می شود. مشخصات بتن، ابعاد مقطع و نیاز به آرماتور تابع طرح هستند و نباید بر اساس یک جزئیات تکراری برای همه پروژه ها انتخاب شوند.
در مراحل اجرای داکت بانک، بتن ریزی یک نقطه حساس کنترل کیفیت است؛ زیرا دسترسی مستقیم به لوله ها را محدود می کند و اصلاح خطاهای قبلی را دشوارتر می سازد.
چه زمانی بتن ریزی انجام می شود؟
بتن ریزی پس از تکمیل چیدمان، بررسی بستر، کنترل فاصله ها، تایید اتصالات و پذیرش مهارها انجام می شود. وضعیت درپوش ها، ورودی حوضچه ها و اجزای مدفون نیز باید پیش از شروع بررسی شده باشد.
زمان اجرا باید با شرایط آب و هوا، دسترسی بتن و روش عمل آوری هماهنگ شود. وجود آب کنترل نشده در ترانشه یا ناپایداری دیواره ها، موضوعی است که باید پیش از بتن ریزی برطرف شود.
حتی پس از تایید اولیه، روش ریختن بتن باید به گونه ای باشد که آرایش کنترل شده لوله ها حفظ شود.
نکات اجرایی برای جلوگیری از جابه جایی لوله ها
لوله های سبک ممکن است تحت فشار بتن تازه بالا بیایند یا از آرایش خود خارج شوند. مهار مناسب و توزیع کنترل شده بتن در اطراف مجموعه، احتمال این اتفاق را کاهش می دهد. تخلیه متمرکز و شدید بتن روی لوله ها می تواند به اتصال ها و تکیه گاه ها فشار وارد کند.
تراکم بتن باید مطابق روش اجرایی تایید شده باشد و ابزار تراکم به لوله ها آسیب نزند. موقعیت مجموعه در حین کار باید پایش شود تا جابه جایی احتمالی پیش از سخت شدن بتن اصلاح شود.
پرکردن ترانشه و آماده سازی مسیر برای کابل کشی
پرکردن ترانشه نباید صرفا با برگرداندن خاک حفاری انجام شود. نوع مصالح، رطوبت مناسب و تراکم لایه ها بر نشست محوطه و حفاظت مجموعه اثر دارند. همچنین بارگذاری روی پوشش بتنی باید پس از رسیدن به شرایط مجاز و مطابق برنامه اجرا صورت گیرد.
در این بخش از مراحل اجرای داکت بانک، ثبت اطلاعات و کنترل بخش های پنهان شونده باید پیش از از دست رفتن دسترسی تکمیل شود.
اصول پرکردن اطراف و روی داکت بانک
مصالح پرکننده باید با مشخصات پروژه سازگار و از نخاله، مواد آلی و قطعات نامناسب پاک باشند. خاک ریزی و تراکم به صورت لایه ای انجام می شود و تجهیزات نباید بار آسیب زا به مجموعه وارد کنند.
در بخش های بدون پوشش بتنی، پرکردن زیر و اطراف لوله ها برای جلوگیری از ایجاد فضای خالی اهمیت ویژه دارد. نوار هشدار، نشانه های مسیر و سایر اجزای حفاظتی نیز در صورت پیش بینی در طرح، باید در محل تعیین شده نصب شوند.
کنترل مسیر پیش از پوشاندن کامل ترانشه
ترازها، ابعاد، محل حوضچه ها و عبور از کنار تاسیسات دیگر باید بررسی شوند. هر تغییر تایید شده نسبت به نقشه اولیه نیز باید ثبت شود تا اطلاعات نهایی با وضعیت واقعی مطابقت داشته باشد.
تصویربرداری از بخش های مهم، ثبت شماره لوله ها و تکمیل صورت جلسه بازرسی، به تحویل مسیر کمک می کند. وجود کابل راهنما یا طناب کشش نیز باید مطابق مشخصات پروژه کنترل شود، اما این مورد جای آزمایش باز بودن لوله را نمی گیرد.
پس از تکمیل عملیات عمرانی و پذیرش مسیر، کابل کشی با برنامه ای متناسب با مشخصات کابل آغاز می شود.
مراحل کابل کشی در داکت بانک
کابل کشی در داکت بانک باید با توجه به طول مسیر، تعداد خم ها، وزن کابل و محدودیت های سازنده برنامه ریزی شود. نیروی کشش و فشار جانبی در خم ها از عوامل مهم هستند و ممکن است جهت مناسب کشش یا محل تجهیزات را تعیین کنند.
در مراحل اجرای داکت بانک، سالم بودن ظاهر کابل پس از کشش کافی نیست؛ روش اجرا باید از وارد شدن تنش بیش از حد به اجزای داخلی آن نیز جلوگیری کند.
آماده سازی مسیر عبور کابل
پیش از کشش، داخل لوله باید تمیز و از نظر گرفتگی یا تغییر شکل بررسی شود. عبور ماندریل، یعنی ابزار کنترل ابعاد داخلی، همراه با برس یا ابزار پاک سازی مناسب می تواند بخشی از روش پذیرش مسیر باشد. اندازه و شیوه استفاده باید طبق مشخصات پروژه تعیین شود.
قرقره، وینچ و تجهیزات هدایت کابل باید در محل مناسب قرار بگیرند. طناب کشش و ابزار اتصال نیز باید ظرفیت کافی داشته باشند و روان کننده احتمالی با روکش کابل سازگار و مورد تایید سازنده باشد.
پس از آماده سازی، کشش باید با سرعت و نیروی کنترل شده انجام شود و امکان توقف فوری وجود داشته باشد.
عبور دادن کابل ها از لوله های داکت بانک
کابل باید با تجهیزات مناسب هدایت شود تا در ورودی لوله یا لبه حوضچه ساییده نشود. روش اتصال سر کشش، حد مجاز نیرو و شعاع خمش باید از مشخصات کابل گرفته شود. راهنماهای فنی کابل کشی نیز بر رعایت شعاع خمش و استفاده از روان کننده توصیه شده سازنده تاکید دارند.
اگر کشش غیرعادی افزایش پیدا کرد، ادامه کار با نیروی بیشتر راه حل مناسبی نیست. مسیر، قرقره، تجهیزات هدایت و احتمال گیرکردن باید بررسی شوند. علت توقف باید پیش از شروع مجدد مشخص و برطرف شود.
کنترل مکانیکی باید با هماهنگی نیروها و حفاظت از محدوده کشش همراه باشد تا عملیات قابل توقف و قابل مدیریت بماند.
رعایت الزامات ایمنی هنگام کابل کشی
افراد باید از مسیر طناب تحت کشش و نقاط احتمالی گیرکردن دور باشند. ارتباط مشخص میان مسئول قرقره، اپراتور دستگاه و سرپرست عملیات، برای توقف هماهنگ ضروری است.
ورود به حوضچه نیز ممکن است مشمول الزامات فضای بسته باشد و باید بر اساس ارزیابی شرایط انجام شود. وضعیت مدارهای مجاور، جداسازی انرژی و خطر ورود آب نیز باید پیش از کار بررسی شود.
با پایان کشش، کار به مرحله تحویل نزدیک می شود؛ اما پذیرش مسیر و کابل به کنترل های نهایی نیاز دارد.
بازرسی نهایی و کنترل کیفیت اجرای داکت بانک
آزمایش و کنترل کیفیت داکت بانک باید در چند مرحله انجام شود، زیرا برخی ایرادها پس از بتن ریزی یا خاک ریزی قابل مشاهده نیستند. بازرسی نهایی، تکمیل کننده کنترل های بین کار است و نباید جای آنها را بگیرد.
در مراحل اجرای داکت بانک، مدارک پذیرش باید وضعیت لوله های استفاده شده و رزرو، نتایج آزمایش ها و تغییرات اجرایی را روشن کنند.
بررسی انسداد و پیوستگی مسیر لوله ها
لوله های رزرو نیز باید از نظر باز بودن، پاکیزگی و حفاظت دهانه ها بررسی شوند. عبور یک طناب باریک فقط اتصال دو انتهای مسیر را نشان می دهد و برای اثبات سالم بودن مقطع داخلی کافی نیست.
پس از کابل کشی، وضعیت روکش و آزمون های الکتریکی متناسب با نوع کابل بررسی می شوند. آزمون عایقی یا سایر آزمون ها باید طبق روش مصوب انجام شوند تا تجهیزات متصل یا خود کابل در معرض آزمون نامناسب قرار نگیرند.
نتیجه این کنترل ها زمانی برای تعمیر و توسعه آینده مفید خواهد بود که به اطلاعات دقیق مسیر متصل شده باشد.
ثبت اطلاعات اجرایی و تهیه نقشه چون ساخت
نقشه چون ساخت باید محل واقعی مسیر، ترازها، حوضچه ها، آرایش لوله ها و تغییرات تایید شده را نشان دهد. تعیین لوله های رزرو و مبدا و مقصد هر مسیر نیز به بهره برداری کمک می کند.
صورت جلسه ها، گزارش آزمایش، تصاویر و مشخصات مصالح باید همراه مدارک تحویل ارائه شوند. اطلاعاتی که فقط در حافظه نیروهای اجرایی باقی بماند، برای حفاری یا توسعه سال های بعد قابل اتکا نیست.
اشتباهات رایج در اجرای داکت بانک
مهم ترین نکات اجرایی داکت بانک معمولا به پیوستگی مراحل مربوط می شوند. عجله در پوشاندن مسیر، تغییر خودسرانه آرایش یا شروع کابل کشی بدون پذیرش لوله ها، می تواند کیفیت چند مرحله قبلی را از بین ببرد.
شناخت این خطاها کمک می کند در برنامه بازرسی، برای نقاط حساس توقف و تایید مشخص در نظر گرفته شود.
آماده سازی نامناسب بستر ترانشه
قرار دادن لوله روی خاک سست، نخاله یا بستر آب گرفته می تواند موجب نشست و تغییر شیب شود. اصلاح چنین مشکلی پس از اجرای محوطه، معمولا به حفاری مجدد نیاز دارد.
بستر باید پیش از نصب پذیرفته شود و تغییر وضعیت آن پس از بارندگی نیز دوباره بررسی شود. تایید قبلی، مجوز ادامه کار روی بستری که شرایط آن عوض شده نیست.
بی توجهی به فاصله و آرایش لوله ها
کم کردن فاصله ها برای جا دادن لوله بیشتر یا تغییر آرایش بدون تایید، ممکن است با طراحی حرارتی و جزئیات پوشش ناسازگار باشد. مهار ضعیف نیز می تواند آرایش اولیه را هنگام بتن ریزی تغییر دهد.
هر تغییر باید پیش از اجرا بررسی شود. افزایش تعداد لوله ها لزوما به معنی امکان افزایش بار شبکه نیست، زیرا ظرفیت کابل ها به شرایط نصب وابسته است.
پوشاندن مسیر پیش از انجام بازرسی
خاک ریزی یا بتن ریزی بدون پذیرش مرحله قبلی، امکان بررسی مستقیم اتصال ها و ترازها را از بین می برد. عکس های پراکنده نیز نمی توانند جای همه اندازه گیری ها و کنترل های ضروری را بگیرند.
برنامه اجرا باید زمان بازرسی را پیش بینی کند تا تاخیر در هماهنگی، باعث پوشاندن کار تایید نشده نشود.
رعایت نکردن الزامات کابل کشی
کشش بیش از حد، خم نامناسب و استفاده از روان کننده ناسازگار می تواند به کابل آسیب بزند. این آسیب همیشه بلافاصله در ظاهر دیده نمی شود و ممکن است در بهره برداری مشخص شود.
هماهنگی روش کشش با مشخصات کابل و ثبت نتایج، بخش ضروری تحویل است. مسیر عمرانی سالم، فقط زمانی به شبکه قابل اعتماد تبدیل می شود که کابل نیز درست نصب و آزمایش شده باشد.

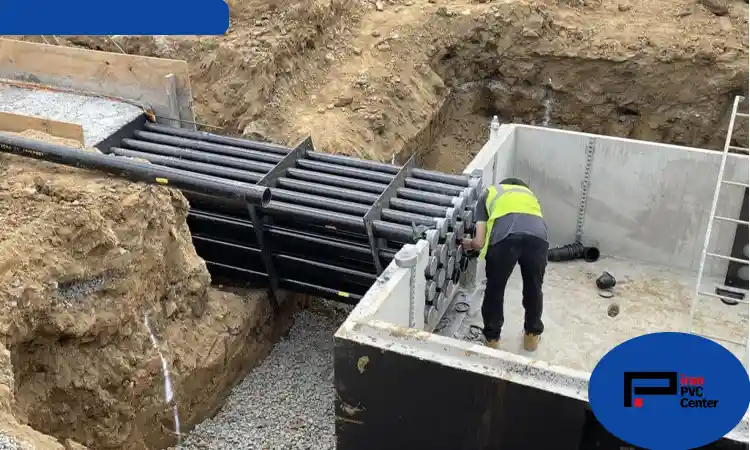

الزامات کابل کشی
جمع بندی
مراحل اجرای داکت بانک از بررسی نقشه و شناسایی تاسیسات شروع می شود و پس از حفاری، آماده سازی بستر، نصب لوله ها، اجرای پوشش طراحی شده و پرکردن ترانشه، به کابل کشی و تحویل می رسد. کیفیت نهایی به هماهنگی همه این مراحل وابسته است.
ابعاد ترانشه، فاصله لوله ها، مشخصات بتن و حدود کشش کابل باید از مدارک مصوب و مشخصات تجهیزات گرفته شوند. بازرسی پیش از پوشاندن و تهیه نقشه چون ساخت نیز کمک می کنند مسیر در زمان تعمیر و توسعه، قابل شناسایی و قابل استفاده باقی بماند.
سوالات متداول درباره مراحل اجرای داکت بانک
- مراحل اصلی اجرای داکت بانک از حفاری تا کابل کشی چیست؟
بررسی مسیر، حفاری، آماده سازی بستر، نصب و تثبیت لوله ها، اجرای پوشش طبق طرح، پرکردن ترانشه، آزمایش مسیر و کابل کشی، مراحل اصلی هستند. نوع حفاظت لوله ها در همه پروژه ها یکسان نیست و باید از جزئیات طراحی مشخص شود. - آیا بتن ریزی در تمام پروژه های داکت بانک ضروری است؟
خیر؛ ضرورت پوشش بتنی به طراحی، بارهای واردشونده، شرایط محیط و الزامات پروژه بستگی دارد و نباید خودسرانه حذف یا اضافه شود. پیش از شروع کشش نیز باید آماده بودن مسیر به صورت عملی بررسی شود تا باز بودن ظاهری دهانه ها مبنای تصمیم نباشد. - پیش از کابل کشی در داکت بانک چه بررسی هایی باید انجام شود؟
پاکیزگی و باز بودن لوله ها، سلامت مسیر، شعاع خم ها، تجهیزات کشش، حدود مجاز نیروی کابل و شرایط ایمنی باید کنترل شوند.
