راهنمای طراحی داکت بانک برای مسیرهای برق و مخابرات
طراحی داکت بانک یکی از مراحل مهم در ایجاد زیرساخت منظم و ایمن برای انتقال کابل های برق، مخابرات، شبکه و فیبر نوری در پروژه های ساختمانی، صنعتی و شهری است. زمانی که حجم کابل ها افزایش پیدا می کند، عبور دادن آن ها در مسیرهای پراکنده و بدون برنامه نه تنها دسترسی و تعمیرات آینده را دشوار می کند، بلکه احتمال آسیب مکانیکی، تداخل، افزایش حرارت و حتی اختلال در سرویس را نیز بالا می برد. به همین دلیل، طراحی داکت بانک باید پیش از اجرای مسیر کابل و با توجه هم زمان به نیازهای فعلی و توسعه های احتمالی آینده انجام شود.
در بسیاری از پروژه ها، استفاده از لوله پی وی سی داکت بانک نیز به عنوان بخشی از سیستم محافظت و هدایت کابل مطرح می شود و انتخاب نوع لوله، ابعاد، تعداد مسیرها و نحوه جانمایی آن باید با شرایط پروژه هماهنگ باشد. داکت بانک در ظاهر مجموعه ای از مسیرهای موازی برای عبور کابل است، اما در عمل یک زیرساخت مهندسی شده محسوب می شود که باید بار کابل، شرایط محیطی، شعاع خمش، فاصله مدارها، دسترسی برای تعمیرات و الزامات ایمنی را پوشش دهد.
اگر طراحی داکت بانک برای مسیرهای برق و مخابرات از ابتدا دقیق انجام شود، مسیرهای برق و مخابرات نظم بیشتری پیدا می کنند، عملیات کابل کشی سریع تر انجام می شود و در سال های بعد نیز امکان تعویض یا اضافه کردن کابل بدون تخریب گسترده فراهم خواهد بود. در ادامه بررسی می کنیم که داکت بانک چگونه طراحی می شود، چه عواملی روی ابعاد و آرایش آن اثر می گذارند و برای ایجاد یک مسیر کابل زیرزمینی مطمئن، چه نکاتی باید از مرحله طراحی تا اجرا در نظر گرفته شود.

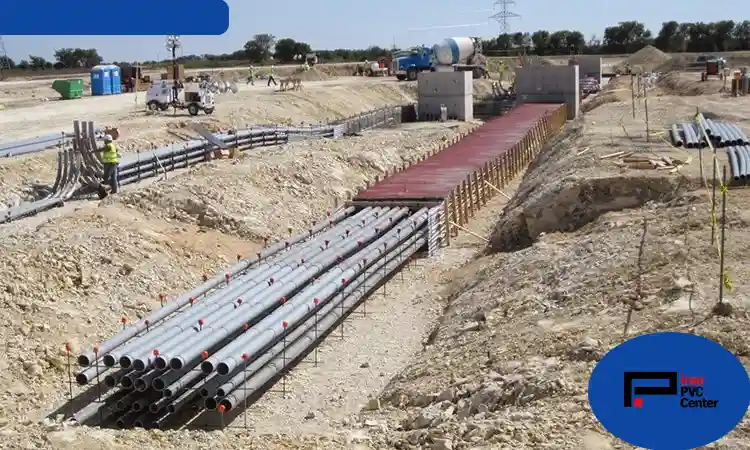

طراحی داکت بانک
داکت بانک چه نقشی در زیرساخت پروژه دارد؟
پیش از ورود به جزئیات طراحی، باید مشخص شود داکت بانک دقیقاً چه مسئله ای را حل می کند. در پروژه هایی که تعداد زیادی کابل باید از یک نقطه به نقطه دیگر منتقل شود، دفن یا عبور دادن جداگانه کابل ها معمولاً مدیریت مسیر را پیچیده می کند. داکت بانک با ایجاد مجموعه ای سازمان یافته از کانال ها یا لوله های محافظ، چندین مسیر مشخص و قابل شناسایی برای کابل ها ایجاد می کند. این ساختار می تواند در زیر زمین، داخل کف، محوطه صنعتی یا برخی مسیرهای تأسیساتی اجرا شود.
مهم ترین ویژگی داکت بانک این است که کابل ها را از یک مسیر مشترک اما تفکیک شده عبور می دهد. بنابراین هر مدار می تواند فضای مشخصی داشته باشد و هنگام تعمیر یا توسعه، موقعیت کابل ها سریع تر شناسایی شود. در پروژه های شهری، این موضوع اهمیت زیادی دارد؛ زیرا حفاری مجدد خیابان، محوطه یا فضای صنعتی برای پیدا کردن یک کابل می تواند هزینه و زمان زیادی ایجاد کند.
در طراحی داکت بانک باید از همان ابتدا مشخص شود که چه نوع کابل هایی قرار است از مسیر عبور کنند. کابل قدرت، کابل کنترل، کابل مخابرات، کابل شبکه و فیبر نوری الزامات یکسانی ندارند. برای مثال، کابل های قدرت ممکن است گرمای بیشتری تولید کنند و میدان الکترومغناطیسی آن ها می تواند در بعضی شرایط روی کابل های حساس ارتباطی اثر بگذارد. به همین دلیل، تفکیک مناسب مسیرها بخش مهمی از طراحی محسوب می شود.
از طرف دیگر، داکت بانک نباید فقط برای نیاز امروز طراحی شود. پروژه هایی که در آینده توسعه پیدا می کنند، معمولاً به مسیرهای کابل بیشتری نیاز خواهند داشت. اگر ظرفیت سیستم دقیقاً برابر با کابل های فعلی انتخاب شود، توسعه آینده ممکن است به حفاری مجدد یا اجرای مسیر جدید نیاز داشته باشد. بنابراین پیش بینی ظرفیت رزرو یکی از اصول مهم در طراحی زیرساخت کابل است.
چرا طراحی اصولی مسیرهای برق و مخابرات اهمیت دارد؟
وقتی برق و مخابرات در یک پروژه از مسیرهای نامنظم عبور کنند، مشکلات معمولاً در زمان اجرا خود را نشان نمی دهند و ممکن است چند ماه یا حتی چند سال بعد ظاهر شوند. دشواری شناسایی کابل، آسیب هنگام حفاری های بعدی، کاهش کیفیت ارتباطات، افزایش هزینه تعمیرات و محدود شدن امکان توسعه از جمله مشکلاتی هستند که یک طراحی ضعیف می تواند ایجاد کند.
در یک سیستم استاندارد، مسیر کابل باید از نظر مکانیکی و الکتریکی متناسب با نوع کابل ها طراحی شود. کابل قدرت به فضای کافی برای دفع حرارت و رعایت فاصله مناسب نیاز دارد، در حالی که کابل های مخابراتی و فیبر نوری بیشتر به حفاظت مکانیکی، شعاع خمش مناسب و جلوگیری از آسیب هنگام نصب اهمیت می دهند. بنابراین نمی توان تمام کابل ها را صرفاً به دلیل عبور از یک محدوده جغرافیایی در یک مسیر بدون تفکیک قرار داد.
یکی دیگر از دلایل اهمیت طراحی داکت بانک، کاهش هزینه چرخه عمر پروژه است. ممکن است اجرای یک سیستم با تعداد مسیرهای بیشتر در ابتدا هزینه بالاتری داشته باشد، اما همین ظرفیت اضافی می تواند در آینده از تخریب آسفالت، کف سازی یا محوطه و اجرای مجدد زیرساخت جلوگیری کند.
در پروژه های صنعتی، مسئله ایمنی اهمیت بیشتری پیدا می کند. مسیر کابل های قدرت ممکن است در مجاورت تجهیزات سنگین، منابع حرارتی، مواد شیمیایی یا محل عبور ماشین آلات قرار داشته باشد. در چنین شرایطی، انتخاب عمق، جنس محافظ، روش بتن ریزی، سیستم آب بندی و محل دریچه های دسترسی باید بر اساس شرایط واقعی پروژه انجام شود.
از طرف دیگر، مسیرهای مخابراتی به دلیل نقش آن ها در انتقال داده، سیستم های کنترلی و ارتباطات سازمانی، باید در برابر آسیب فیزیکی و اختلال محافظت شوند. در کنار این موضوع، انتخاب مصالح و تجهیزات مناسب برای مسیرهای برق نیز اهمیت زیادی دارد؛ برای مثال، آگاهی از استاندارد لوله برق PVC چیست؟ نکاتی که در پروژه های برق باید بدانید می تواند به انتخاب صحیح لوله ها و اجرای اصولی مسیرهای کابل کشی کمک کند. به همین دلیل، طراحی صحیح داکت بانک در واقع بخشی از طراحی زیرساخت کل پروژه است، نه صرفاً یک عملیات عمرانی برای عبور کابل.
مراحل اصلی طراحی داکت بانک
برای رسیدن به یک مسیر استاندارد، طراحی باید از شناخت پروژه شروع شود و به نقشه اجرایی و کنترل عملیات نصب برسد. اجرای مستقیم بدون بررسی شرایط زمین، نوع کابل و مسیرهای موجود می تواند باعث تغییرات پرهزینه در میانه پروژه شود. به همین دلیل، بهتر است فرآیند طراحی مرحله به مرحله انجام شود.
بررسی اطلاعات پروژه و شناسایی نیازهای کابل کشی
اولین مرحله، تهیه فهرست کاملی از کابل هایی است که در حال حاضر یا در آینده باید از مسیر عبور کنند. این فهرست باید نوع کابل، تعداد، قطر تقریبی، ولتاژ، کاربرد، طول مسیر و حساسیت آن را مشخص کند. در پروژه های بزرگ، تنها شمارش کابل ها کافی نیست؛ زیرا کابل هایی با سطح مقطع یا ساختار متفاوت، شرایط نصب متفاوتی دارند.
در همین مرحله باید مبدأ و مقصد کابل ها مشخص شود. برای مثال، کابل قدرت ممکن است از اتاق برق اصلی به تابلوهای توزیع منتقل شود، در حالی که فیبر نوری از اتاق سرور یا مرکز ارتباطات به ساختمان های مختلف پروژه می رود. شناخت این نقاط به طراح کمک می کند مسیرها را با کمترین پیچیدگی انتخاب کند.
شرایط محیطی نیز باید هم زمان بررسی شود. وجود آب زیرزمینی، احتمال آب گرفتگی، نوع خاک، بار ترافیکی سطح زمین، نزدیکی به تأسیسات دیگر و احتمال حفاری های آینده، همگی روی ساختار نهایی اثر می گذارند.
تعیین مسیر و جانمایی داکت بانک
پس از شناخت نیازها، مسیر مناسب تعیین می شود. مسیر ایده آل معمولاً کوتاه، قابل دسترس و تا حد امکان دارای کمترین تعداد پیچ و تغییر جهت است. هر پیچ اضافه، عملیات کابل کشی را دشوارتر می کند و ممکن است برای کابل هایی با قطر زیاد، رعایت شعاع خمش را با مشکل مواجه سازد.
در زمان جانمایی باید مسیر تأسیسات موجود نیز بررسی شود. عبور داکت بانک از کنار خطوط آب، فاضلاب، گاز یا سایر تأسیسات نیازمند هماهنگی و رعایت فاصله های ایمنی است. همچنین نباید فقط وضعیت فعلی پروژه بررسی شود؛ طرح توسعه آینده نیز باید در نقشه لحاظ شود.
برای مسیرهای طولانی، محل دریچه های بازدید اهمیت زیادی دارد. این دریچه ها امکان دسترسی به مسیر، کنترل وضعیت لوله ها، عملیات کابل کشی و در برخی شرایط تعمیرات را فراهم می کنند. فاصله آن ها باید بر اساس طول مسیر، تعداد تغییر جهت ها و مشخصات کابل ها تعیین شود.

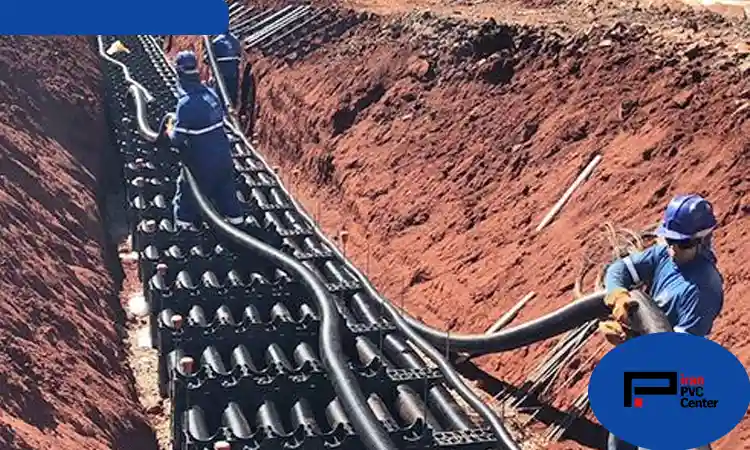

تعیین مسیر و جانمایی داکت بانک
ظرفیت سنجی و تعیین تعداد کانال ها
یکی از خطاهای رایج در پروژه ها، انتخاب تعداد کانال بر اساس تعداد کابل های فعلی بدون در نظر گرفتن فضای رزرو است. ظرفیت داکت بانک باید علاوه بر کابل های موجود، احتمال افزایش مصرف، توسعه ساختمان ها، اضافه شدن تجهیزات یا تغییر ساختار شبکه را نیز پوشش دهد.
در ظرفیت سنجی، قطر و سطح مقطع کابل ها، روش نصب، امکان کشش کابل و محدودیت های پرشدگی مسیر بررسی می شود. پر کردن بیش از حد یک کانال ممکن است عبور کابل را سخت کند و در آینده فضای کافی برای کابل جدید باقی نگذارد.
به همین دلیل، ظرفیت رزرو را باید به عنوان یک بخش واقعی از طراحی در نظر گرفت، نه فضای بلااستفاده. وجود مسیر خالی در یک داکت بانک مناسب می تواند در سال های آینده ارزش اقتصادی بالایی داشته باشد.
تفکیک مسیرهای برق و مخابرات
یکی از مهم ترین بخش های طراحی، تعیین نحوه جداسازی کابل های قدرت از کابل های مخابراتی است. این جداسازی می تواند با استفاده از کانال های مجزا، فاصله مناسب یا آرایش مشخص مسیرها انجام شود. هدف اصلی، کاهش احتمال آسیب مکانیکی و محدود کردن اثرات نامطلوب ناشی از مجاورت کابل های مختلف است.
در مسیرهای حساس، بهتر است کابل های فیبر نوری و مخابراتی در کانال هایی قرار بگیرند که از نظر دسترسی و حفاظت، شرایط مناسبی داشته باشند. کابل های قدرت نیز باید بر اساس سطح ولتاژ و نوع بار، در مسیرهای متناسب قرار گیرند.
این تفکیک باعث می شود عملیات تعمیر نیز ساده تر شود. تکنسین می تواند بدون دستکاری غیرضروری کابل های دیگر به مسیر موردنظر دسترسی پیدا کند. همچنین مستندسازی مسیرها و شناسایی کابل ها در آینده آسان تر خواهد بود.
نکات فنی مهم در طراحی داکت بانک
پس از مشخص شدن مسیر و تعداد کانال ها، طراح باید جزئیات فنی سیستم را تعیین کند. این جزئیات، تفاوت میان یک مسیر کابل ساده و یک زیرساخت حرفه ای را ایجاد می کنند. انتخاب جنس لوله، ابعاد، عمق دفن، نحوه محافظت در برابر فشار خارجی، شیوه آب بندی و روش عبور کابل همگی باید متناسب با پروژه انتخاب شوند.
در پروژه هایی که احتمال عبور وسایل نقلیه از روی داکت بانک وجود دارد، مقاومت مکانیکی اهمیت ویژه ای پیدا می کند. فشار ناشی از ترافیک سطحی می تواند در صورت طراحی نامناسب به لوله ها یا کانال های زیرزمینی منتقل شود. بنابراین سازه اطراف داکت، ضخامت لایه های محافظ و روش بتن ریزی باید بر اساس بارگذاری واقعی تعیین شود.
همچنین آب یکی از عوامل مهم در مسیرهای زیرزمینی است. نفوذ آب می تواند به تجهیزات و کابل های خاص آسیب بزند و محیط مسیر را برای تعمیرات نامناسب کند. شیب بندی صحیح، آب بندی نقاط حساس و پیش بینی مسیر تخلیه آب از اقداماتی هستند که باید در طراحی دیده شوند.
در این میان، استفاده از لوله پی وی سی برق نیز در برخی ساختارهای کابل کشی کاربرد دارد و نوع، قطر، مقاومت و نحوه قرارگیری آن باید با کابل مورد استفاده و شرایط نصب هماهنگ شود. نباید صرفاً بر اساس قطر اسمی لوله تصمیم گرفت؛ زیرا فضای واقعی موردنیاز برای عبور، کشش و تعویض کابل نیز اهمیت دارد.
انتخاب متریال مناسب برای داکت بانک
انتخاب متریال، مستقیماً با شرایط محیطی و نوع پروژه ارتباط دارد. مواد مورد استفاده باید در برابر فشار، رطوبت، ضربه و شرایط شیمیایی محیط مقاومت مناسبی داشته باشند. در برخی پروژه ها از لوله های پلیمری استفاده می شود و در برخی دیگر، بسته به شرایط، ساختارهای بتنی یا ترکیبی به کار می روند.
برای انتخاب صحیح باید ابتدا شرایط بهره برداری مشخص شود. اگر مسیر در محیطی با رطوبت بالا قرار دارد، مقاومت در برابر آب و خوردگی اهمیت بیشتری پیدا می کند. اگر مسیر زیر جاده یا محل عبور ماشین آلات قرار گرفته باشد، مقاومت مکانیکی اهمیت بالاتری خواهد داشت.
از طرف دیگر، کیفیت متریال تنها به جنس آن محدود نمی شود. اتصالات، زانوها، رابط ها، درپوش ها و روش اتصال نیز باید کیفیت کافی داشته باشند. وجود یک لوله مقاوم در کنار اتصال ضعیف می تواند کل سیستم را در معرض آسیب قرار دهد.
برای مسیرهای فیبر نوری، حفاظت در برابر فشار و ضربه اهمیت ویژه ای دارد. فیبر نسبت به کابل های قدرت ساختار متفاوتی دارد و خم شدن بیش از حد یا کشش نامناسب می تواند عملکرد آن را تحت تأثیر قرار دهد. به همین دلیل، طراحی مسیر باید نصب و تعمیر آینده فیبر را نیز در نظر بگیرد.
طراحی مسیر کابل زیرزمینی و الزامات اجرایی آن
مسیر کابل زیرزمینی باید به گونه ای طراحی شود که کابل در طول عمر خود از خطرات محیطی تا حد امکان مصون بماند. عمق دفن یکی از عوامل مهم است، اما نمی توان یک عدد ثابت را برای همه پروژه ها مناسب دانست. عمق موردنیاز به محل عبور، نوع تأسیسات، بار سطحی، مقررات پروژه و ساختار محافظ بستگی دارد.
پیش از حفاری، مسیر باید از نظر وجود تأسیسات زیرزمینی بررسی شود. برخورد بیل مکانیکی با خطوط موجود می تواند خسارت مالی و ایمنی جدی ایجاد کند. بنابراین نقشه تأسیسات و برداشت میدانی باید بخشی از برنامه اجرای پروژه باشد.
پس از آماده سازی ترانشه، بستر مناسب برای قرارگیری داکت ایجاد می شود. سطح زیرین نباید دارای سنگ های تیز یا نقاطی باشد که فشار موضعی به لوله وارد کنند. پس از قرار دادن لوله ها نیز باید آرایش آن ها ثابت بماند تا در زمان بتن ریزی یا پر کردن ترانشه جابه جا نشوند.
در مسیرهای طولانی، باید امکان عبور کابل با روش مناسب فراهم شود. کشیدن کابل بدون محاسبه نیروی کشش می تواند به روکش یا ساختار داخلی کابل آسیب بزند. استفاده از تجهیزات کشش مناسب و رعایت شعاع خمش در نقاط تغییر مسیر، کیفیت نصب را افزایش می دهد.
طراحی زیرساخت فیبر نوری در داکت بانک
فیبر نوری به دلیل حساسیت بالاتر نسبت به کشش، خم شدن و آسیب مکانیکی، نیازمند توجه ویژه در زمان طراحی است. برخلاف کابل های قدرت که معمولاً ساختار مقاوم تری دارند، در فیبر نوری کیفیت نصب می تواند مستقیماً بر عملکرد ارتباطی اثر بگذارد.
در پروژه هایی که زیرساخت ارتباطی اهمیت زیادی دارد، بهتر است مسیر فیبر نوری از ابتدا به عنوان یک زیرساخت مستقل و قابل توسعه دیده شود. پیش بینی کانال رزرو برای کابل های ارتباطی آینده می تواند از اجرای حفاری های جدید جلوگیری کند.
در طراحی مسیر باید محل اتاق های ارتباطی، رک ها، مراکز داده، ساختمان ها و نقاط توزیع مشخص شود. مسیرهای فیبر نوری هرچه منظم تر و قابل دسترس تر باشند، عملیات نگهداری و توسعه نیز ساده تر انجام می شود.
همچنین باید از ایجاد پیچ های غیرضروری جلوگیری کرد. تغییر مسیرهای متعدد می تواند عملیات نصب را دشوار کند و احتمال عبور نامناسب کابل را افزایش دهد. در محل هایی که تغییر جهت اجتناب ناپذیر است، فضای کافی برای رعایت شعاع خمش کابل پیش بینی می شود.
اشتباهات رایج در طراحی داکت بانک
بسیاری از مشکلاتی که پس از اجرای داکت بانک ظاهر می شوند، نتیجه تصمیم های نادرست در مرحله طراحی هستند. شناخت این اشتباهات به طراح و مجری کمک می کند قبل از شروع عملیات، نقاط پرریسک پروژه را شناسایی کنند.
- انتخاب ظرفیت دقیقاً برابر با نیاز فعلی و حذف فضای توسعه آینده
- قرار دادن کابل های برق و مخابرات بدون تفکیک مناسب
- بی توجهی به شعاع خمش کابل ها در مسیرهای دارای زانو و تغییر جهت
- حذف یا کم کردن بیش از حد دریچه های دسترسی
- نادیده گرفتن احتمال نفوذ آب به مسیر زیرزمینی
- انتخاب متریال بر اساس قیمت اولیه بدون توجه به شرایط محیطی
- ثبت نکردن مسیر واقعی اجراشده در نقشه های نهایی پروژه
یکی از اشتباهات مهم، توجه بیش از حد به هزینه اولیه است. کاهش تعداد کانال ها یا حذف مسیر رزرو ممکن است هزینه ساخت را کم کند، اما اگر پروژه در آینده به کابل جدید نیاز داشته باشد، اجرای مسیر تازه می تواند چندین برابر هزینه اولیه ایجاد کند.
اشتباه دیگر، مستندسازی ضعیف است. پس از اتمام پروژه باید موقعیت واقعی مسیرها، تعداد کانال ها، کابل های عبوری، دریچه ها و نقاط تغییر مسیر ثبت شود. این اطلاعات برای تعمیرات و توسعه های بعدی اهمیت زیادی دارد.
چگونه ظرفیت داکت بانک را برای توسعه آینده تعیین کنیم؟
یکی از مهم ترین پرسش های کاربران و مهندسان هنگام طراحی این است که چه میزان فضای خالی برای آینده در نظر گرفته شود. پاسخ به این پرسش به نوع پروژه، سرعت توسعه، اهمیت زیرساخت و پیش بینی افزایش بار بستگی دارد. پروژه اداری کوچک با یک مجموعه صنعتی در حال توسعه، نیاز یکسانی به ظرفیت رزرو ندارد.
در پروژه های بزرگ بهتر است سناریوهای توسعه بررسی شوند. برای مثال، اگر احتمال اضافه شدن ساختمان جدید وجود دارد، مسیر اصلی باید ظرفیت لازم برای اتصال آن ساختمان را داشته باشد. اگر مجموعه قرار است تجهیزات بیشتری نصب کند، مسیر برق نیز باید قابلیت افزایش کابل را داشته باشد.
فضای رزرو باید در کنار ظرفیت واقعی کابل ها تعریف شود. این فضا نباید به شکلی باشد که به دلیل آرایش نامناسب یا کوچک بودن کانال عملاً قابل استفاده نباشد. همچنین در نقشه اجرایی باید کانال های رزرو به وضوح مشخص شوند تا در آینده تیم اجرایی بتواند آن ها را شناسایی کند. در پروژه های مخابراتی، اهمیت این موضوع بیشتر است؛ زیرا فناوری و حجم انتقال داده در طول زمان تغییر می کند. ایجاد زیرساخت قابل توسعه، امکان ارتقای شبکه بدون تخریب مسیرهای موجود را فراهم می کند.

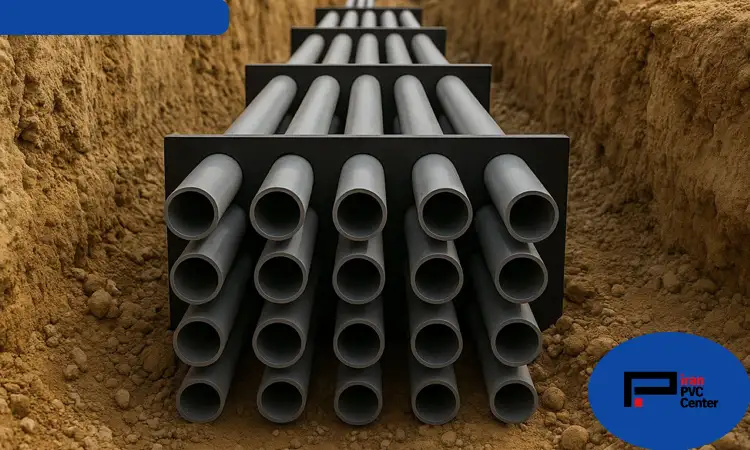

تعیین ظرفیت داکت بانک
طراحی دریچه های بازدید و نقاط دسترسی
دریچه بازدید یکی از اجزای مهم یک داکت بانک قابل نگهداری است. اگر مسیر کاملاً بسته و بدون نقاط دسترسی طراحی شود، کوچک ترین مشکل در کابل کشی یا تعمیرات می تواند عملیات را دشوار کند. محل دریچه ها باید بر اساس طول مسیر، تغییر جهت و شرایط بهره برداری تعیین شود.
دریچه باید فضای کافی برای انجام عملیات داشته باشد. کوچک بودن بیش از حد آن ممکن است دسترسی تکنسین و تجهیزات را محدود کند. از سوی دیگر، طراحی بیش از اندازه بزرگ نیز می تواند هزینه و فضای اشغالی پروژه را افزایش دهد.
در مناطق در معرض بارندگی یا آب سطحی، آب بندی و مدیریت ورود آب به دریچه اهمیت زیادی دارد. همچنین پوشش دریچه باید متناسب با محل نصب انتخاب شود. دریچه ای که در مسیر تردد خودرو قرار دارد، باید مقاومت متفاوتی نسبت به دریچه ای داشته باشد که در فضای سبز یا محوطه غیرترافیکی نصب می شود.
ثبت موقعیت دریچه ها در نقشه نهایی نیز ضروری است. این کار باعث می شود تیم تعمیرات در آینده بتواند مسیر موردنظر را بدون حفاری و جست وجوی غیرضروری پیدا کند.
نقش مستندسازی و نقشه های اجرایی در مدیریت مسیر کابل
طراحی داکت بانک با پایان عملیات اجرایی تمام نمی شود. یکی از ارزشمندترین خروجی های پروژه، نقشه ای است که دقیقاً نشان دهد مسیرها در کجا قرار گرفته اند و هر کانال چه کاربردی دارد. بدون این اطلاعات، حتی یک سیستم فنی خوب نیز ممکن است در آینده به زیرساختی دشوار برای مدیریت تبدیل شود.
در نقشه های نهایی بهتر است مسیر داکت، محل دریچه ها، تعداد کانال ها، ابعاد، نقاط تغییر جهت و مسیرهای رزرو مشخص شوند. در پروژه های بزرگ، ثبت مختصات نقاط کلیدی نیز می تواند برای تعمیرات آینده مفید باشد.
همچنین باید مشخص شود کدام کانال به برق قدرت، کدام مسیر به برق کنترل و کدام کانال به مخابرات یا فیبر نوری اختصاص دارد. برچسب گذاری در محل نیز باید با نقشه ها مطابقت داشته باشد.
این مستندسازی زمانی اهمیت بیشتری پیدا می کند که مالک پروژه تغییر کند یا تیم تعمیرات عوض شود. اطلاعات ثبت شده باعث می شود دانش فنی پروژه وابسته به حافظه یک فرد خاص نباشد.
بررسی نهایی قبل از اجرای داکت بانک
پیش از آغاز عملیات اجرایی، باید تمام اجزای طراحی دوباره بررسی شوند. در این مرحله، نقشه ها با وضعیت واقعی زمین مقایسه می شوند و هرگونه مغایرت میان اطلاعات طراحی و شرایط سایت باید مشخص شود. مسیر باید از نظر تداخل با تأسیسات موجود کنترل شود. همچنین تعداد کانال ها، ابعاد لوله ها، محل دریچه ها و مسیرهای رزرو باید با نیاز واقعی پروژه تطبیق داده شوند.
در زمان اجرای ترانشه نیز کنترل کیفیت اهمیت دارد. بستر باید آماده باشد، لوله ها نباید دچار تغییر شکل شوند و آرایش کانال ها باید مطابق نقشه باقی بماند. در صورت استفاده از بتن، عملیات باید به شکلی انجام شود که به لوله ها فشار نامتعارف وارد نشود. پس از نصب نیز مسیر باید کنترل و مستند شود. انجام تست ها و بازرسی های لازم، بسته به نوع پروژه و مشخصات کابل، کمک می کند مشکلات احتمالی پیش از ورود سیستم به مرحله بهره برداری شناسایی شوند.

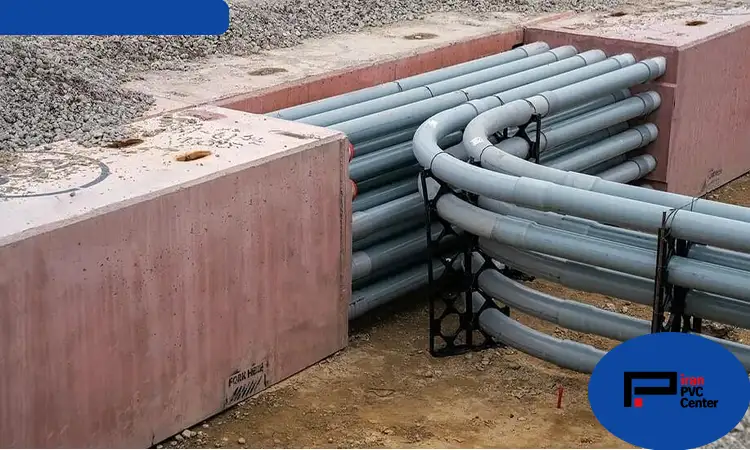

بررسی نهایی
سخن پایانی
یک داکت بانک مناسب فقط مجموعه ای از لوله ها یا کانال های کنار یکدیگر نیست؛ بلکه بخشی از زیرساخت اصلی پروژه محسوب می شود و باید برای سال های بهره برداری طراحی شود. اگر مسیرها بدون شناخت نوع کابل، شرایط زمین، نیازهای توسعه و الزامات تعمیرات طراحی شوند، مشکلاتی که در ابتدا کوچک به نظر می رسند، در آینده هزینه های قابل توجهی ایجاد خواهند کرد.
طراحی داکت بانک زمانی نتیجه مطلوبی ایجاد می کند که مهندسی برق، مخابرات و عمران در کنار یکدیگر دیده شوند. در چنین رویکردی، مسیرهای قدرت از مسیرهای ارتباطی به شکل مناسبی تفکیک می شوند، فضای رزرو برای توسعه آینده در نظر گرفته می شود، دریچه های دسترسی در نقاط منطقی قرار می گیرند و ساختار محافظ کابل با شرایط محیطی پروژه هماهنگ می شود.
همچنین انتخاب متریال مناسب، توجه به آب بندی، رعایت شعاع خمش، کنترل ظرفیت کانال ها و ثبت دقیق نقشه های اجرایی، کیفیت زیرساخت را در طول عمر پروژه حفظ می کند. در نهایت، هدف اصلی این است که مسیر کابل امروز قابل استفاده باشد و در عین حال بتواند نیازهای فردای پروژه را نیز بدون تخریب و هزینه های غیرضروری پاسخ دهد.
سوالات متداول طراحی داکت بانک
- آیا می توان کابل برق و مخابرات را در یک داکت بانک قرار داد؟
قرار گرفتن برق و مخابرات در یک مجموعه داکت بانک به این معنا نیست که تمام کابل ها باید داخل یک کانال مشترک عبور کنند. در طراحی اصولی، مسیرها با توجه به نوع کابل، سطح ولتاژ، حساسیت تجهیزات ارتباطی و شرایط پروژه تفکیک می شوند. کابل های قدرت و مخابراتی می توانند در یک زیرساخت کلی قرار داشته باشند، اما کانال یا مسیر اختصاصی آن ها باید با اصول جداسازی مناسب طراحی شود. این موضوع به خصوص برای فیبر نوری، شبکه های داده و مدارهای حساس اهمیت دارد. فاصله و نحوه جداسازی باید بر اساس مشخصات فنی کابل ها و الزامات پروژه تعیین شود. بنابراین پیش از اجرا باید نوع کابل ها و شرایط واقعی محل بررسی شود و صرفاً بر اساس ظاهر یا تعداد کابل ها تصمیم گیری نشود. - چه مقدار فضای رزرو در داکت بانک باید در نظر گرفته شود؟
فضای رزرو مقدار ثابتی برای تمام پروژه ها ندارد و باید بر اساس نوع کاربری، برنامه توسعه، تعداد تجهیزات و احتمال افزایش کابل ها تعیین شود. پروژه ای که در آینده توسعه گسترده خواهد داشت، به ظرفیت رزرو بیشتری نسبت به یک پروژه ثابت و کوچک نیاز دارد. نکته مهم این است که فضای رزرو باید واقعاً قابل استفاده باشد. اگر مسیر خالی به دلیل کوچک بودن کانال، پیچ های زیاد یا دسترسی نامناسب امکان کابل کشی آینده را نداشته باشد، صرفاً وجود فضای خالی مزیت محسوب نمی شود. بنابراین ظرفیت توسعه باید از زمان طراحی مسیر، ابعاد کانال و نقاط دسترسی در نظر گرفته شود. - مهم ترین نکته در طراحی مسیر کابل زیرزمینی چیست؟
مهم ترین نکته، هماهنگ کردن مسیر با نوع کابل، شرایط محیطی، نیازهای فعلی و توسعه آینده است. عمق دفن، مقاومت مکانیکی، جلوگیری از نفوذ آب، شعاع خمش، فاصله از سایر تأسیسات و دسترسی برای تعمیرات همگی باید هم زمان بررسی شوند. همچنین نباید مسیر زیرزمینی را صرفاً یک عملیات عمرانی در نظر گرفت. این مسیر در واقع بخشی از زیرساخت الکتریکی و ارتباطی پروژه است. بنابراین طراحی، اجرا، تست و مستندسازی آن باید با یکدیگر هماهنگ باشند تا سیستم در زمان بهره برداری نیز قابلیت نگهداری و توسعه داشته باشد.
