لوله کشی فاضلاب ساختمان را چگونه سایز کنیم؟
لوله کشی فاضلاب ساختمان یکی از بخش های مهم طراحی تأسیسات مکانیکی است که مستقیماً بر عملکرد بهداشتی، دوام بنا و جلوگیری از گرفتگی، پس زدگی و انتشار بوی نامطبوع تأثیر می گذارد. انتخاب قطر لوله فقط بر اساس اندازه ظاهری سرویس بهداشتی یا تعداد طبقات انجام نمی شود؛ بلکه طراح باید نوع و تعداد لوازم بهداشتی، مقدار جریان فاضلاب، مسیر لوله ها، شیب، طول شاخه ها، تعداد طبقات و نحوه تهویه شبکه را هم زمان بررسی کند.
در این مقاله به صورت مرحله به مرحله بررسی می کنیم لوله کشی فاضلاب ساختمان را چگونه باید سایز کرد و چه عواملی در تعیین قطر مناسب لوله فاضلاب نقش دارند. هدف این است که مشخص شود چرا انتخاب یک لوله بزرگ تر همیشه به معنای عملکرد بهتر نیست، چگونه قطر شاخه های فاضلاب و رایزر تعیین می شود، چه تفاوتی میان لوله فاضلاب توالت، روشویی، حمام و آشپزخانه وجود دارد و چرا رعایت شیب و تهویه به اندازه انتخاب قطر اهمیت دارد.
برای طراحی اصولی، باید بین «قطر موردنیاز برای عبور جریان»، «شیب قابل اجرا»، «سرعت جریان»، «بار فاضلابی ساختمان» و «الزامات اجرایی» تعادل ایجاد کرد. هر بخش از شبکه باید متناسب با مقدار فاضلابی که دریافت می کند طراحی شود. انتخاب لوله پی وی سی فاضلابی نیز باید متناسب با قطر موردنیاز و شرایط اجرایی هر بخش از شبکه انجام شود. به همین دلیل، سایزینگ صحیح تنها به انتخاب یک قطر مشخص برای تمام ساختمان محدود نمی شود و باید کل مسیر حرکت فاضلاب را از وسیله بهداشتی تا خروجی ساختمان در نظر گرفت.
پیش از انتخاب قطر، ابتدا باید مسیر حرکت فاضلاب از هر وسیله بهداشتی تا خروجی ساختمان مشخص شود. این مسیر معمولاً از شاخه های فرعی شروع می شود، به شاخه افقی یا رایزر می رسد و سپس از طریق لوله اصلی ساختمان به شبکه فاضلاب منتقل می شود. بنابراین سایز هر قسمت را باید متناسب با بار همان قسمت تعیین کرد، نه اینکه برای تمام مسیر یک قطر ثابت در نظر گرفت.

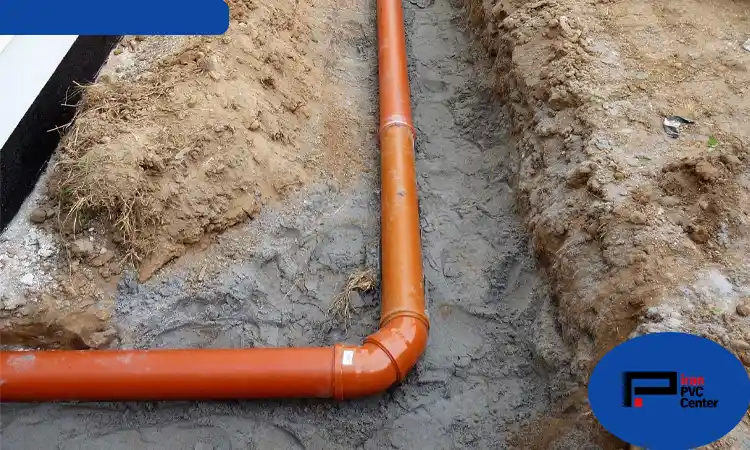

لوله کشی فاضلاب ساختمان
چرا سایز لوله فاضلاب اهمیت زیادی دارد؟
وقتی قطر لوله فاضلاب کمتر از مقدار موردنیاز انتخاب شود، شبکه نمی تواند حجم فاضلاب ورودی را به شکل مناسبی منتقل کند. در چنین شرایطی، تجمع جامدات، گرفتگی، افزایش احتمال پس زدگی، تخلیه کند و ایجاد صدا از جمله مشکلاتی هستند که ممکن است در طول زمان ایجاد شوند. از طرف دیگر، انتخاب قطر بیش از حد بزرگ نیز همیشه راه حل مناسبی نیست و می تواند فضای بیشتری از کف یا سقف کاذب را اشغال کند، هزینه اجرا را افزایش دهد و در جریان های کم باعث کاهش سرعت حرکت فاضلاب شود.
در یک ساختمان مسکونی، فاضلاب به شکل یکنواخت وارد شبکه نمی شود. ممکن است چند نفر هم زمان از سرویس های بهداشتی استفاده کنند، ماشین لباسشویی یا ظرفشویی روشن شود و در همان زمان سینک آشپزخانه نیز تخلیه شود. با این حال، طراحی مهندسی شبکه معمولاً بر اساس فرض تخلیه هم زمان حداکثری تمام وسایل انجام نمی شود؛ زیرا چنین فرضی می تواند باعث بزرگ شدن غیرضروری لوله ها شود.
به همین دلیل در روش های مهندسی، برای وسایل بهداشتی بار فاضلابی در نظر گرفته می شود و ظرفیت لوله با توجه به مجموع این بار تعیین می شود. هر وسیله بهداشتی متناسب با میزان تخلیه خود بار مشخصی به شبکه وارد می کند و با جمع شدن جریان ها، بار شاخه ها و رایزرها افزایش پیدا می کند.
بنابراین، اگر هدف از لوله کشی فاضلاب ساختمان ایجاد یک شبکه پایدار باشد، نباید فقط به این سؤال پاسخ داد که «برای این قسمت چه قطری انتخاب کنیم؟». ابتدا باید مشخص شود چه مقدار بار فاضلابی به آن قسمت وارد می شود و این جریان با چه شیبی و در چه مسیری حرکت خواهد کرد.
چه عواملی قطر لوله فاضلاب ساختمان را تعیین می کنند؟
قطر لوله حاصل یک تصمیم چندعاملی است. تعداد وسایل بهداشتی یکی از عوامل مهم محسوب می شود، اما به تنهایی تعیین کننده نیست. نوع وسیله، نحوه استفاده، تعداد واحدهای ساختمان، تعداد طبقات، طول مسیر، تغییر جهت ها، شیب قابل اجرا، نوع لوله و شرایط اتصال به شبکه نیز در طراحی نقش دارند. برای مثال، یک روشویی معمولاً جریان فاضلابی بسیار کمتری نسبت به توالت ایجاد می کند. در نتیجه شاخه خروجی روشویی را نمی توان صرفاً با نگاه به قطر رایزر اصلی سایز کرد. در سمت دیگر، لوله ای که فاضلاب چند سرویس بهداشتی را جمع می کند، باید ظرفیت بیشتری داشته باشد.
طراح باید مسیر فاضلاب را از کوچک ترین مصرف کننده تا خط اصلی دنبال کند و در هر نقطه، بار واردشده به لوله را بررسی کند. به این ترتیب، ممکن است یک شاخه کوچک با قطر کمتر به یک شاخه بزرگ تر برسد و پس از تجمع چند جریان، قطر لوله افزایش پیدا کند. موضوع مهم دیگر، تفکیک فاضلاب بهداشتی از آب باران است. آب باران معمولاً بر اساس مقدار بارندگی و سطح آب گیر طراحی می شود و روش سایزینگ آن با فاضلاب بهداشتی تفاوت دارد. بنابراین نباید برای هر دو سیستم از یک منطق و یک قطرگذاری استفاده کرد. در نتیجه، سایز لوله فاضلاب باید نتیجه محاسبه و بررسی مسیر باشد، نه یک عدد ثابت که برای همه پروژه ها تکرار شود.
نقش تعداد طبقات و تعداد واحدها در سایزینگ
هرچه تعداد واحدهای متصل به یک رایزر یا لوله اصلی بیشتر شود، بار فاضلابی بالقوه آن مسیر نیز افزایش پیدا می کند. البته افزایش طبقات به این معنا نیست که قطر رایزر در هر طبقه باید بدون محاسبه بزرگ تر شود. در یک طراحی صحیح، بار وسایل متصل به هر قسمت جمع می شود و ظرفیت مقطع لوله در مقابل این بار بررسی می شود.
برای مثال، رایزری که فقط فاضلاب یک واحد کوچک را دریافت می کند با رایزری که فاضلاب چندین واحد مسکونی را جمع می کند شرایط یکسانی ندارد. همچنین تعداد سرویس های بهداشتی، آشپزخانه ها، حمام ها و تجهیزات دارای تخلیه آب باید در محاسبات لحاظ شود.
یکی از اصول مهم در طراحی رایزر این است که قطر آن تا حد امکان در مسیر خود ثابت باقی بماند. تغییر بی دلیل قطر در طبقات مختلف علاوه بر افزایش اتصالات و هزینه اجرا، می تواند طراحی را پیچیده تر کند. در ساختمان های چندطبقه باید بار کل هر رایزر مشخص شود و سپس ظرفیت آن بررسی شود. بنابراین، بهتر است قبل از اجرای رایزر، تمام واحدهای متصل به آن و مسیر تخلیه آن ها در نقشه تأسیسات مشخص باشند.

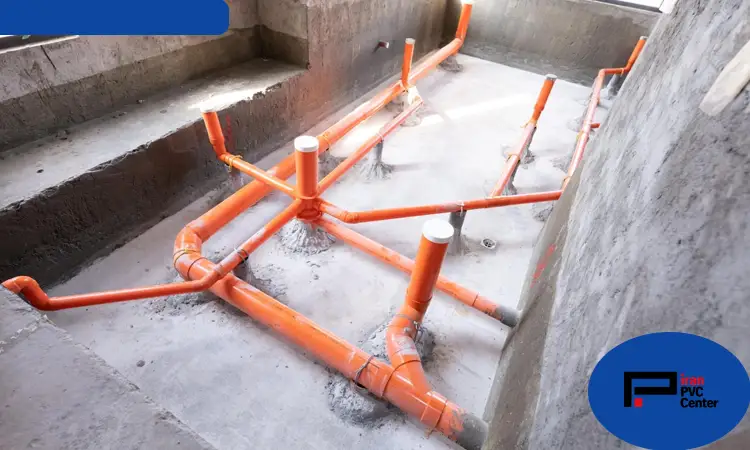

واحد فاضلابی چیست و چه کاربردی در سایزینگ دارد؟
یکی از روش های کاربردی برای محاسبه ظرفیت شبکه فاضلاب، استفاده از واحد فاضلابی است. این روش کمک می کند جریان های متفاوت وسایل بهداشتی را به یک معیار قابل مقایسه تبدیل کنیم. به زبان ساده، هر وسیله بهداشتی متناسب با میزان و نوع تخلیه خود یک بار مشخص به شبکه وارد می کند. برای مثال، بار فاضلابی یک روشویی با توالت یا وسیله ای که حجم بیشتری آب را در مدت کوتاه تخلیه می کند یکسان نیست. اگر همه وسایل را فقط بر اساس تعداد بشماریم، ممکن است نتیجه محاسبه با شرایط واقعی فاصله داشته باشد.
در روش واحد فاضلابی، ابتدا وسایل متصل به هر شاخه مشخص می شوند. سپس بار هر وسیله به بار تجمعی شاخه اضافه می شود. در ادامه، با افزایش تعداد وسایل و رسیدن جریان به رایزر یا لوله اصلی، مجموع بار افزایش پیدا می کند و ظرفیت لوله متناسب با آن بررسی می شود. در این مرحله، توجه به تفاوت لوله PVC فاضلابی و لوله پلی اتیلن؛ کدام بهتر است؟ نیز می تواند در انتخاب نوع لوله مناسب برای بخش های مختلف سیستم اهمیت داشته باشد. این روش از انتخاب تجربی قطر جلوگیری می کند و برای پروژه های بزرگ تر اهمیت بیشتری دارد. در ساختمان های کوچک نیز درک این مفهوم به طراح کمک می کند بداند چرا قطر یک شاخه با قطر رایزر اصلی یکسان نیست.
واحد فاضلابی چیست
تفاوت سایز شاخه فرعی، شاخه افقی و رایزر
شبکه فاضلاب را باید مانند یک مسیر تجمعی تصور کرد. فاضلاب ابتدا از هر وسیله بهداشتی خارج می شود و وارد شاخه اختصاصی آن وسیله می شود. سپس چند جریان در یک شاخه افقی یا رایزر با یکدیگر ترکیب می شوند. بنابراین بار فاضلاب در طول مسیر افزایش پیدا می کند. شاخه خروجی یک روشویی ممکن است تنها فاضلاب همان وسیله را منتقل کند، در حالی که یک شاخه افقی مشترک ممکن است فاضلاب چند وسیله را جمع آوری کند. رایزر نیز می تواند جریان چند طبقه را به سمت پایین انتقال دهد.
همین موضوع باعث می شود قطرها مرحله به مرحله تغییر کنند. اگر یک لوله از ابتدا تا انتهای ساختمان با بزرگ ترین قطر موردنیاز اجرا شود، احتمالاً بخشی از ظرفیت آن بدون استفاده باقی می ماند و هزینه و فضای موردنیاز افزایش پیدا می کند. در مقابل، کاهش بیش از حد قطر نیز خطر گرفتگی و اختلال در تخلیه را افزایش می دهد. بنابراین طراحی باید به شکلی انجام شود که هر قسمت از شبکه متناسب با بار واقعی یا محاسباتی همان قسمت انتخاب شود.
شیب لوله فاضلاب چه تأثیری بر سایز دارد؟
قطر و شیب لوله دو پارامتر جدا از یکدیگر نیستند. فاضلاب در بخش های افقی ساختمان معمولاً با نیروی گرانش حرکت می کند و برای انتقال مناسب باید شیب لوله در جهت حرکت فاضلاب حفظ شود. اگر شیب بسیار کم باشد، سرعت جریان ممکن است برای انتقال مناسب مواد جامد کافی نباشد؛ اگر شیب بیش از حد زیاد باشد، شرایط جریان می تواند نامطلوب شود. شیب باید به صورت یکنواخت و در جهت دور شدن فاضلاب از لوازم بهداشتی اجرا شود. مقدار شیب به قطر لوله و ضوابط طراحی پروژه بستگی دارد و باید در نقشه های تأسیسات مشخص شود.
به همین دلیل، هنگام لوله کشی فاضلاب ساختمان نباید ابتدا قطر را انتخاب کرد و سپس هر شیبی که در کارگاه امکان پذیر بود به آن داد. طراح باید ارتفاع شروع و پایان مسیر، طول لوله، قطر، محل عبور از تیرها و سقف و تراز اتصال به شبکه را از ابتدا بررسی کند. در ساختمان های چندطبقه این موضوع اهمیت بیشتری دارد، زیرا کاهش ارتفاع مفید سقف یا محدودیت فضای تأسیسات ممکن است امکان اجرای شیب مناسب را محدود کند. بنابراین مسیر فاضلاب باید هم زمان با معماری و سازه بررسی شود.
آیا افزایش شیب همیشه باعث عملکرد بهتر می شود؟
افزایش شیب تا یک محدوده مشخص می تواند سرعت جریان را افزایش دهد، اما این موضوع به معنای «هرچه شیب بیشتر، بهتر» نیست. در شیب های بیش از حد، آب ممکن است با سرعت بیشتری حرکت کند و مواد جامد فرصت همراه شدن مناسب با جریان را از دست بدهند. از طرف دیگر، در ساختمان های واقعی همیشه امکان اجرای شیب ایده آل وجود ندارد. تیرها، سقف کاذب، ارتفاع کف، تأسیسات مکانیکی و معماری می توانند مسیر را محدود کنند. بنابراین طراح باید پیش از اجرای لوله، ترازها را کنترل کند.
یکی از اشتباهات رایج این است که برای جبران کمبود شیب، قطر لوله را بدون بررسی فنی افزایش دهند. این راهکار همیشه مشکل را حل نمی کند و ممکن است حتی شرایط جریان را نامناسب تر کند. شیب باید پیوسته، قابل کنترل و در جهت صحیح باشد. اگر در مسیر تغییر شیب یا تغییر جهت ضروری باشد، محل آن باید از نظر دسترسی برای تعمیر و رفع گرفتگی نیز بررسی شود.

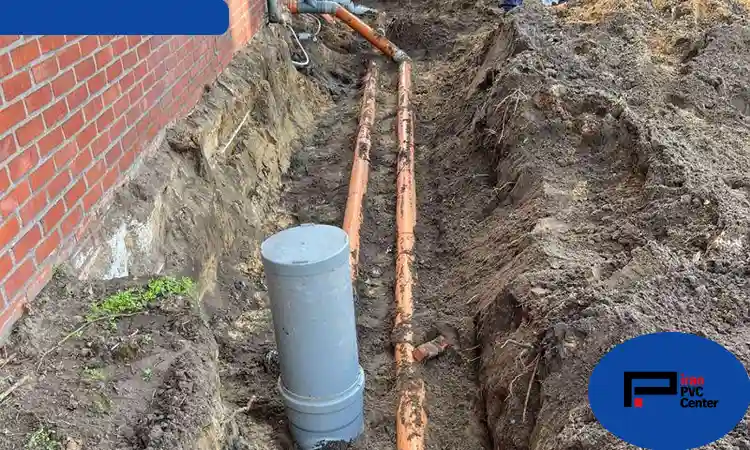

برای هر قسمت ساختمان چه سایزی از لوله فاضلاب مناسب است؟
در پروژه های ساختمانی نمی توان بدون دیدن نقشه و محاسبات، یک قطر قطعی برای همه قسمت ها تعیین کرد. با این حال، شناخت ترتیب سایزینگ کمک می کند مسیر طراحی درست را متوجه شویم. برای هر وسیله ابتدا باید قطر خروجی و الزامات مربوط به آن بررسی شود. سپس شاخه مربوط به آن وسیله بر اساس بار و شرایط تخلیه انتخاب می شود. در مرحله بعد، هر جا چند شاخه به هم می رسند، بار تجمعی دوباره بررسی می شود.
در بسیاری از ساختمان های مسکونی، لوله خروجی روشویی، کفشوی، حمام، سینک و توالت از نظر قطر یکسان نیستند. در عین حال، قطر رایزر یا لوله اصلی به دلیل جمع شدن جریان چند وسیله معمولاً بزرگ تر خواهد بود. برای پروژه های چندواحدی، این مسئله اهمیت بیشتری پیدا می کند. اگر یک رایزر فاضلاب، فاضلاب چندین سرویس را دریافت کند، نمی توان آن را با معیار یک واحد مسکونی طراحی کرد. بنابراین در پاسخ به سؤال «لوله فاضلاب ساختمان چند باشد؟» باید گفت پاسخ واحدی برای همه ساختمان ها وجود ندارد. قطر مناسب به بار، نوع شبکه، شیب، مسیر و مقررات پروژه بستگی دارد.
لوله فاضلاب مناسب
سایز لوله فاضلاب توالت
توالت یکی از مهم ترین مصرف کننده های شبکه فاضلاب به شمار می رود، زیرا تخلیه آن علاوه بر آب، مواد جامد را نیز وارد شبکه می کند. به همین دلیل، قطر و نحوه اتصال آن اهمیت زیادی دارد و نباید صرفاً بر اساس قطر سایر وسایل انتخاب شود. در طراحی، نوع توالت، نحوه اتصال، فاصله تا رایزر و تعداد توالت های متصل به شاخه باید مشخص شود. همچنین مسیر باید تا حد امکان از پیچش های غیرضروری دور باشد.
در ساختمان های چندطبقه، اتصال شاخه های افقی به رایزر نیز باید با آرایش مناسب انجام شود. استفاده از اتصالات نامناسب یا تغییر جهت های شدید می تواند حرکت فاضلاب را مختل کند و دسترسی برای رفع گرفتگی را دشوار سازد. در این میان، انتخاب روش مناسب برای شکل دهی و اجرای مسیر لوله ها، مانند استفاده صحیح از لوله پی وی سی خم گرم، نیز باید با توجه به اصول اجرایی انجام شود. بنابراین نمی توان صرفاً گفت «برای توالت همیشه فلان قطر را استفاده کنید». قطر نهایی باید با محاسبات و الزامات پروژه تطبیق داده شود.
سایز لوله روشویی، حمام و کفشور
روشویی و برخی تجهیزات حمام معمولاً جریان کمتری نسبت به توالت ایجاد می کنند، اما این موضوع به معنی بی اهمیت بودن سایزینگ آن ها نیست. مسیر خروجی باید امکان تخلیه مناسب را داشته باشد و سیفون نیز باید بتواند آب بندی لازم را حفظ کند. کفشور نیز به دلیل دریافت آب سطحی و احتمال ورود مو، مواد شوینده و ذرات مختلف نیازمند طراحی مناسب است. اگر مسیر کفشور طولانی باشد یا چند مصرف کننده به یک شاخه متصل شوند، ظرفیت شاخه باید بر اساس مجموع بار بررسی شود.
همچنین دسترسی برای رفع گرفتگی در مسیرهای مستعد انسداد اهمیت دارد. وجود دریچه دسترسی مناسب می تواند در آینده هزینه تعمیرات را به شکل قابل توجهی کاهش دهد. در حمام ها نیز باید محل کفشور، شیب بندی کف و مسیر لوله به صورت هماهنگ طراحی شود. اگر مسیر فاضلاب از ابتدا با شیب و تراز مناسب طراحی نشود، در مرحله اجرا ممکن است برای عبور لوله نیاز به تغییرات پرهزینه ایجاد شود.
سایز لوله فاضلاب آشپزخانه چگونه تعیین می شود؟
آشپزخانه از نظر فاضلاب شرایط متفاوتی دارد. سینک، ماشین ظرفشویی و گاهی تجهیزات دیگر ممکن است به یک مسیر مشترک متصل شوند. بنابراین قبل از تعیین قطر، باید مشخص شود چند وسیله به آن شاخه تخلیه می کنند و فاصله آن ها تا رایزر چقدر است. وجود چربی و مواد غذایی نیز باعث می شود طراحی مسیر آشپزخانه اهمیت ویژه ای داشته باشد. مسیرهای طولانی با شیب نامناسب می توانند محل تجمع رسوبات شوند. به همین دلیل، علاوه بر قطر، شیب مناسب و کاهش پیچ وخم های غیرضروری اهمیت دارد.
اگر چند آشپزخانه در یک ساختمان به یک رایزر متصل باشند، بار تجمعی افزایش پیدا می کند. در این حالت، طراح باید ظرفیت رایزر و خط اصلی را بر اساس مجموع بار محاسبه کند. نکته مهم این است که سایزینگ فاضلاب آشپزخانه نباید با آب مصرفی اشتباه گرفته شود. قطر لوله آب بر اساس دبی مصرف، فشار و افت فشار طراحی می شود، در حالی که شبکه فاضلاب به شرایط تخلیه، بار فاضلابی، شیب و ظرفیت جریان ثقلی وابسته است.
هواکش فاضلاب چه ارتباطی با سایز لوله دارد؟
یکی از بخش هایی که هنگام طراحی شبکه فاضلاب گاهی نادیده گرفته می شود، سیستم هواکش است. فاضلاب فقط آب و مواد زائد نیست؛ هنگام تخلیه، حرکت جریان در لوله می تواند باعث ایجاد تغییرات فشار شود. اگر این تغییرات به شکل مناسبی کنترل نشوند، احتمال تخلیه آب سیفون و ورود بوهای نامطبوع به فضای ساختمان افزایش پیدا می کند. به همین دلیل، طراحی فاضلاب و هواکش باید در کنار یکدیگر انجام شود. انتخاب قطر مناسب لوله فاضلاب بدون بررسی سیستم ونت یا هواکش، طراحی کاملی ایجاد نمی کند.
در ساختمان های چندطبقه، سیستم هواکش اهمیت بیشتری پیدا می کند، زیرا تعداد مصرف کننده ها بیشتر است و تغییرات فشار در شبکه می تواند گسترده تر باشد. مسیر ونت باید از ابتدا در نقشه تأسیسات مشخص شود و محل عبور آن با سازه و معماری هماهنگ باشد. در عمل، طراح باید مسیر هواکش، محل اتصال آن به شبکه، تعداد شاخه ها و شرایط ساختمان را هم زمان با مسیر فاضلاب بررسی کند. این موضوع از مشکلاتی مانند تخلیه آب سیفون، انتشار بو و صدای نامناسب جلوگیری می کند.

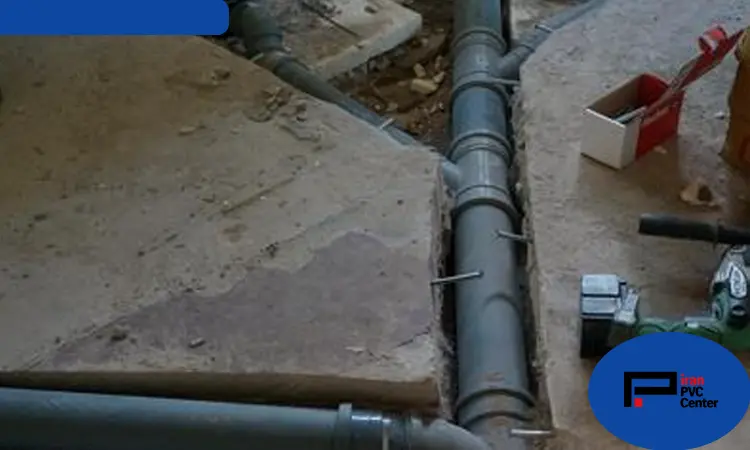

اشتباهات رایج در سایز کردن لوله فاضلاب
بسیاری از مشکلات شبکه فاضلاب بعد از بهره برداری به دلیل انتخاب اشتباه قطر ایجاد نمی شوند، بلکه مجموعه ای از خطاهای کوچک در طراحی و اجرا باعث مشکل می شود. انتخاب قطر بدون محاسبه، شیب نامناسب، استفاده زیاد از زانو، اجرای مسیرهای طولانی بدون دسترسی و بی توجهی به تهویه از مهم ترین موارد هستند.
گاهی مجری برای اطمینان بیشتر، همه مسیرها را با قطر بزرگ انتخاب می کند. این روش در نگاه اول محافظه کارانه به نظر می رسد، اما از نظر هیدرولیکی و اقتصادی همیشه مناسب نیست. قطر بزرگ تر الزاماً گرفتگی را از بین نمی برد و ممکن است در جریان های کم، سرعت کافی ایجاد نشود. اشتباه دیگر، کاهش قطر لوله در نقاطی است که بار فاضلاب افزایش یافته است. این کار می تواند ظرفیت پایین تری نسبت به جریان ورودی ایجاد کند و احتمال اختلال را بالا ببرد.
سایز کردن لوله فاضلاب
برای اینکه لوله کشی فاضلاب ساختمان در بلندمدت عملکرد مناسبی داشته باشد، چند نکته اجرایی باید از همان مرحله طراحی کنترل شود:
- قطر هر شاخه بر اساس بار همان قسمت تعیین شود.
- شیب در جهت حرکت فاضلاب و به صورت یکنواخت اجرا شود.
- مسیر تا حد امکان مستقیم باشد.
- تغییر جهت های غیرضروری حذف شوند.
- محل های لازم برای دسترسی و رفع گرفتگی پیش بینی شوند.
- رایزرها تا حد امکان مستقیم و منظم طراحی شوند.
- سیستم هواکش هم زمان با فاضلاب طراحی شود.
- قطر و نوع لوله با مشخصات فنی محصول و مقررات پروژه تطبیق داده شود.
این نکات جای محاسبه مهندسی را نمی گیرند، اما از خطاهای رایج در طراحی و اجرا جلوگیری می کنند.
یک روش عملی برای سایز کردن لوله فاضلاب ساختمان
برای اینکه فرآیند طراحی قابل فهم تر شود، می توان سایزینگ را به یک روند مشخص تبدیل کرد. ابتدا نقشه معماری و محل تمام لوازم بهداشتی بررسی می شود. سپس مسیر خروجی هر وسیله تا شاخه افقی، رایزر و لوله اصلی مشخص می شود. در مرحله بعد، نوع هر وسیله و بار فاضلابی آن تعیین می شود. این اطلاعات برای هر شاخه جمع می شوند. هرگاه چند شاخه به هم متصل شوند، بار تجمعی جدید بررسی می شود. پس از مشخص شدن بار، قطر لوله با استفاده از جدول یا روش محاسباتی مربوط به مقررات پروژه انتخاب می شود. در همین مرحله باید شیب مسیر نیز کنترل شود. اگر قطر انتخاب شده با شیب قابل اجرا سازگار نباشد، مسیر باید دوباره بررسی شود.
مرحله بعدی بررسی اتصالات است. یک لوله با قطر مناسب اگر با زوایای نامناسب، مسیر پیچیده یا اتصال نادرست اجرا شود، همچنان می تواند مشکل ایجاد کند. در انتخاب و اجرای اتصالات و تغییر مسیرها، توجه به روش خم کاری لوله نیز اهمیت دارد و آشنایی با اینکه لوله خم گرم بهتر است یا خم سرد؟ بررسی تفاوت ها و کاربردها می تواند به انتخاب روش مناسب برای اجرای لوله کشی کمک کند. بنابراین طراحی باید جزئیات اتصالات، رایزر، تغییر مسیرها، دریچه های بازدید و مسیر هواکش را نیز مشخص کند. در نهایت، قبل از بسته شدن شفت ها، سقف کاذب یا پوشش کف، مسیر لوله ها، شیب، اتصالات و عملکرد شبکه باید کنترل شود. اجرای آزمایش های لازم نیز باید پیش از پوشاندن دائمی تأسیسات انجام شود.
آیا می توان سایز لوله فاضلاب را با یک جدول ساده تعیین کرد؟
جداول سایزینگ برای طراحی بسیار مفید هستند، اما استفاده از یک جدول عمومی بدون توجه به مقررات پروژه می تواند نتیجه نادرستی ایجاد کند. جدول باید مشخص کند مربوط به چه استانداردی، چه نوع لوله ای، چه شیبی و چه نوع بار فاضلابی است. برای مثال، ظرفیت یک لوله مشخص به قطر، شیب و شرایط جریان وابسته است. بنابراین نمی توان یک جدول عمومی را برای تمام ساختمان های مسکونی، تجاری و صنعتی یکسان در نظر گرفت.
اگر پروژه در ایران اجرا می شود، باید مقررات ملی ساختمان و ویرایش مورد استفاده پروژه مشخص شود. سپس در صورت استفاده از استانداردهای تکمیلی، باید سازگاری آن ها با مقررات پروژه بررسی شود. این مسئله به خصوص برای پروژه های بزرگ، ساختمان های تجاری، بیمارستان ها، هتل ها و مجتمع های چندواحدی اهمیت زیادی دارد؛ زیرا تعداد و نوع مصرف کننده ها با یک ساختمان مسکونی کوچک قابل مقایسه نیست. در ساختمان های کوچک نیز بهتر است جدول صرفاً به عنوان ابزار کمکی استفاده شود و انتخاب نهایی قطر با توجه به نقشه واقعی و شرایط اجرا انجام شود.

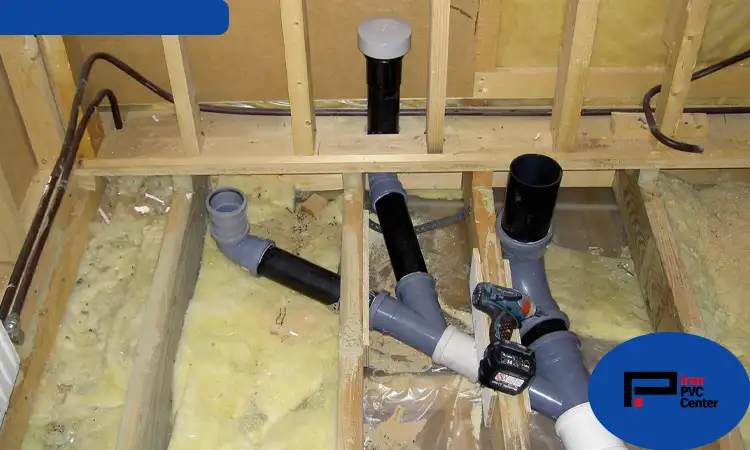

نکات مهم اجرای لوله کشی فاضلاب پس از سایزینگ
حتی بهترین محاسبات اگر به درستی اجرا نشوند، نتیجه مطلوب ایجاد نمی کنند. یکی از مهم ترین اصول اجرا، حفظ شیب واقعی لوله در تمام طول مسیر است. تراز لوله باید قبل و هنگام اجرای کف یا سقف کنترل شود تا وزن مصالح یا جابه جایی بست ها باعث تغییر شیب نشود. لوله ها نیز باید به شکل مناسبی مهار شوند. در رایزرها، وزن لوله و جریان عبوری باید توسط بست ها و تکیه گاه های مناسب کنترل شود. در مسیرهای افقی نیز فاصله تکیه گاه ها باید مطابق الزامات نوع لوله و دستورالعمل اجرایی انتخاب شود.
اتصالات باید بدون ایجاد مانع داخلی برای جریان اجرا شوند. همچنین در محل های لازم، امکان دسترسی برای بازدید و رفع گرفتگی باید باقی بماند. در نهایت، شبکه باید قبل از بسته شدن شفت ها، سقف کاذب یا پوشش کف آزمایش و کنترل شود. تعمیر یک اتصال معیوب بعد از اتمام نازک کاری می تواند چندین برابر اجرای صحیح آن در مرحله تأسیسات هزینه داشته باشد.
نکات مهم اجرای لوله کشی فاضلاب
سخن پایانی
سایز کردن شبکه فاضلاب ساختمان فقط انتخاب یک قطر رایج برای لوله ها نیست. طراح باید نوع و تعداد لوازم بهداشتی، بار فاضلابی، مسیر شاخه ها، تعداد طبقات، رایزرها، شیب، تهویه، اتصالات و شرایط خروج فاضلاب را در کنار یکدیگر بررسی کند.
مهم ترین اصل این است که قطر لوله نه بیش از نیاز انتخاب شود و نه کمتر از ظرفیت لازم باشد. استفاده از واحدهای فاضلابی و جداول معتبر، در کنار کنترل شیب و مسیر، امکان طراحی دقیق تری فراهم می کند.
در یک پروژه اصولی، ابتدا بار هر وسیله مشخص می شود، سپس بار شاخه ها و رایزرها به صورت تجمعی محاسبه می شود و بعد قطر مناسب هر بخش انتخاب می شود. پس از آن، امکان اجرای شیب، نحوه اتصال شاخه ها، مسیر هواکش و دسترسی برای تعمیرات کنترل می شود.
بنابراین اگر هدف، اجرای یک لوله کشی فاضلاب ساختمان بادوام و کم دردسر است، نباید تنها به تجربه اجرایی یا جدول های عمومی تکیه کرد. طراحی باید بر اساس مقررات معتبر پروژه و شرایط واقعی ساختمان انجام شود تا شبکه در زمان استفاده روزمره، تخلیه سریع و مطمئن داشته باشد و احتمال گرفتگی، بو، نشتی و پس زدگی کاهش پیدا کند.
سوالات متداول لوله کشی فاضلاب ساختمان
- آیا هرچه قطر لوله فاضلاب بیشتر باشد، احتمال گرفتگی کمتر می شود؟
خیر. قطر بزرگ تر همیشه به معنای عملکرد بهتر نیست. اگر قطر بیش از نیاز انتخاب شود، در برخی شرایط جریان با عمق و سرعت نامناسب حرکت می کند و احتمال باقی ماندن رسوبات افزایش می یابد. از طرف دیگر، قطر کم تر از ظرفیت موردنیاز نیز می تواند باعث گرفتگی و پس زدگی شود. بنابراین قطر باید متناسب با بار فاضلابی، شیب، نوع مصرف کننده و الزامات طراحی انتخاب شود. - حداقل شیب لوله فاضلاب ساختمان چقدر است؟
مقدار شیب به قطر لوله و ضوابط طراحی پروژه بستگی دارد. به طور کلی، لوله های افقی فاضلاب باید با شیب مناسب و یکنواخت در جهت حرکت فاضلاب اجرا شوند. مقدار دقیق شیب باید بر اساس قطر لوله، مقررات مورد استفاده و شرایط واقعی پروژه تعیین شود و نمی توان یک مقدار ثابت را برای تمام قطرها و ساختمان ها در نظر گرفت. - برای سایزینگ فاضلاب ساختمان باید فقط تعداد سرویس های بهداشتی را در نظر گرفت؟
خیر. تعداد سرویس ها فقط یکی از عوامل است. نوع وسایل بهداشتی، تعداد آن ها، میزان بار فاضلابی، تعداد طبقات، تعداد واحدهای متصل به رایزر، مسیر شاخه ها، شیب و سیستم هواکش نیز اهمیت دارند. به همین دلیل، در پروژه های حرفه ای از روش های محاسباتی مانند واحد فاضلابی استفاده می شود و ظرفیت هر قسمت از شبکه با توجه به بار تجمعی آن تعیین می شود.
