میکروداکت در پروژه های FTTH چه نقشی دارد؟ بررسی کاربردها و مزایا

میکروداکت در پروژه های FTTH یکی از اجزای مهم زیرساخت شبکه های فیبر نوری محسوب می شود که امکان عبور، محافظت و توسعه کابل های فیبر نوری را با هزینه کمتر و انعطاف پذیری بیشتر فراهم می کند. با گسترش اینترنت پرسرعت، افزایش تقاضا برای انتقال داده و توسعه شبکه های ارتباطی مبتنی بر فیبر نوری، انتخاب تجهیزات مناسب برای ایجاد زیرساختی پایدار اهمیت زیادی پیدا کرده است. در این میان، میکروداکت با فراهم کردن مسیرهای کوچک، منظم و قابل توسعه برای عبور کابل های فیبر نوری، به پیمانکاران و مجریان شبکه کمک می کند تا پروژه های مخابراتی را با دقت بیشتری اجرا کنند و در صورت افزایش تقاضا، ظرفیت شبکه را بدون تخریب گسترده مسیرهای موجود افزایش دهند. همکاری با یک تولید کننده میکرو داکت معتبر نیز می تواند به انتخاب محصولات متناسب با شرایط پروژه، کیفیت مواد اولیه و الزامات اجرایی کمک کند.

شبکه FTTH که مخفف عبارت Fiber to the Home است، ارتباط فیبر نوری را تا محل سکونت یا واحد تجاری مشترک گسترش می دهد. اجرای چنین شبکه ای به مسیری امن برای کابل ها نیاز دارد تا فیبر نوری در برابر فشار، رطوبت، آسیب های مکانیکی و مشکلات ناشی از عملیات عمرانی محافظت شود. میکروداکت این امکان را فراهم می کند که مجری شبکه از همان مراحل اولیه، مسیرهای ارتباطی را برای نیازهای فعلی و توسعه های آینده طراحی کند. این ویژگی به ویژه در مجتمع های مسکونی، شهرک های جدید، مناطق تجاری و پروژه های توسعه شهری اهمیت دارد.

در ادامه بررسی می کنیم که میکروداکت چگونه در میکروداکت در پروژه های FTTH چه نقشی ایفا می کند، چه انواعی دارد، چه مزایایی برای مجریان و بهره برداران فراهم می کند و هنگام انتخاب، نصب و نگهداری آن باید به چه نکاتی توجه کرد. همچنین تفاوت میکروداکت با داکت های معمولی، تاثیر آن بر هزینه های پروژه و معیارهای انتخاب محصول مناسب را به صورت تخصصی توضیح می دهیم.

میکروداکت پروژه های FTTH

میکروداکت چیست و چه تفاوتی با داکت های معمولی دارد؟

میکروداکت لوله ای با قطر داخلی و خارجی محدود است که برای ایجاد مسیر عبور کابل های فیبر نوری طراحی می شود. این محصول معمولا از مواد پلیمری مقاوم ساخته می شود و می تواند یک کابل میکرو فیبر نوری یا چند مسیر مستقل برای کابل کشی ایجاد کند. طراحی ابعادی میکروداکت با توجه به نوع کابل، روش نصب، فشار قابل تحمل و شرایط محیطی انجام می شود. برخلاف لوله های بزرگ مخابراتی که فضای بیشتری اشغال می کنند، میکروداکت امکان ایجاد زیرساختی متراکم و منظم را در کانال های محدود، مسیرهای زیرزمینی و داخل ساختمان فراهم می کند.

تفاوت اصلی میکروداکت با داکت های معمولی به ابعاد، کاربرد و روش توسعه شبکه مربوط می شود. داکت های سنتی معمولا برای عبور کابل های مختلف در یک مسیر عمومی به کار می روند، اما میکروداکت با هدف هدایت کابل های فیبر نوری با قطر کم طراحی می شود. در نتیجه، مجری شبکه می تواند مسیرهای مستقل و مشخصی برای کابل ها ایجاد کند و هنگام افزایش ظرفیت ارتباطی، از ظرفیت های پیش بینی شده در زیرساخت استفاده کند.

یکی دیگر از تفاوت های مهم به امکان استفاده از روش دمش کابل مربوط می شود. در این روش، تجهیزات تخصصی با ایجاد جریان هوای کنترل شده به حرکت کابل فیبر نوری درون میکروداکت کمک می کنند. البته همه کابل ها و میکروداکت ها برای این روش مناسب نیستند و سازگاری قطر کابل، قطر داخلی لوله، طول مسیر و تجهیزات دمش باید پیش از اجرا بررسی شود.

میکروداکت همچنین امکان تفکیک مسیرهای ارتباطی را فراهم می‌کند. برای مثال، در یک مجتمع مسکونی می‌توان مسیرهای مجزایی برای اتصال ساختمان‌ها یا بخش‌های مختلف شبکه در نظر گرفت. این تفکیک به شناسایی مسیرها، مدیریت کابل‌ها و اجرای عملیات توسعه یا تعمیر کمک می‌کند. هنگام طراحی زیرساخت‌های ارتباطی، آشنایی با مشخصات لوله‌های مورد استفاده نیز اهمیت دارد؛ برای مثال، بررسی اینکه SN4 و SN8 در لوله کاروگیت چه تفاوتی دارند؟ می‌تواند به انتخاب لوله مناسب بر اساس شرایط نصب و میزان مقاومت مورد نیاز کمک کند. بنابراین، میکروداکت فقط یک لوله محافظ نیست، بلکه بخشی از طراحی مهندسی زیرساخت ارتباطی به شمار می‌رود.

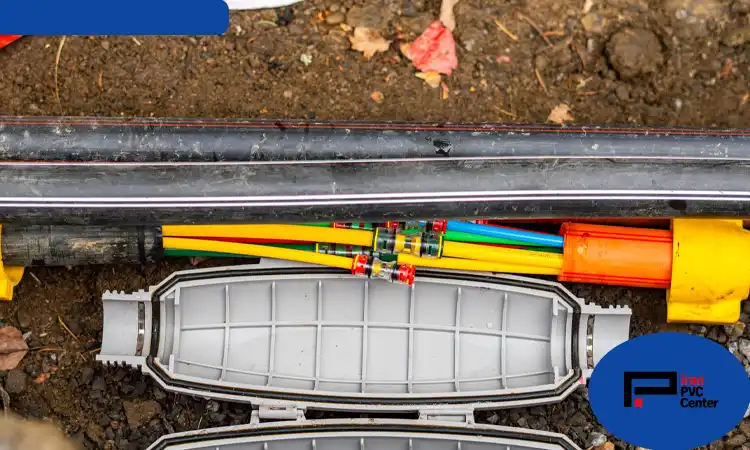

نقش میکروداکت در پروژه های FTTH چیست؟

برای درک نقش میکروداکت در پروژه های FTTH باید ساختار شبکه را از نقطه توزیع تا محل اتصال مشترک بررسی کنیم. در یک شبکه فیبر نوری، کابل ها باید از مسیرهای مختلفی عبور کنند تا ارتباط میان مرکز مخابراتی، نقاط توزیع، ساختمان ها و واحدهای مشترکان برقرار شود. هر یک از این مسیرها ممکن است در معرض شرایط متفاوتی مانند فشار خاک، رطوبت، تغییرات دما، عملیات حفاری یا محدودیت فضای نصب قرار بگیرد. میکروداکت با ایجاد مسیر مشخص و محافظت شده، مدیریت عبور کابل ها را ساده تر می کند.

در پروژه های گسترده، مجری شبکه باید علاوه بر نیازهای اولیه، توسعه آتی را نیز در نظر بگیرد. اگر زیرساخت تنها برای تعداد فعلی مشترکان طراحی شود، افزایش تقاضا ممکن است به حفاری مجدد، ایجاد مسیرهای تازه و تحمیل هزینه های اضافی منجر شود. طراحی مسیرهای میکروداکت با ظرفیت مناسب به مجری اجازه می دهد بخشی از نیازهای آینده را از پیش پوشش دهد. این موضوع در مناطق پرتراکم شهری که حفاری مجدد با محدودیت های اجرایی و ترافیکی همراه است، اهمیت بیشتری دارد.

نقش میکروداکت در پروژه های FTTH

ایجاد مسیر امن برای عبور فیبر نوری

کابل های فیبر نوری برای انتقال اطلاعات از رشته های بسیار ظریف شیشه ای یا پلاستیکی استفاده می کنند. اگرچه کابل های مخابراتی با لایه های محافظ تولید می شوند، وارد شدن فشار بیش از حد، خمیدگی نامناسب یا آسیب مستقیم به کابل می تواند عملکرد شبکه را مختل کند. میکروداکت با ایجاد یک مسیر فیزیکی مشخص، احتمال تماس مستقیم کابل با برخی عوامل آسیب زا را کاهش می دهد و شرایط منظم تری برای نصب فراهم می کند.

البته میزان محافظت به جنس، ضخامت دیواره، ساختار محصول و شرایط نصب بستگی دارد. میکروداکت به تنهایی جایگزین تمام اقدامات حفاظتی مورد نیاز در مسیرهای پرخطر نیست. در مناطقی که احتمال ضربه، فشار شدید یا آسیب ناشی از حفاری وجود دارد، مجری باید از روش های حفاظتی مکمل مانند لوله های محافظ مناسب، عمق دفن استاندارد و علائم هشدار مسیر استفاده کند.

فراهم کردن امکان توسعه ظرفیت شبکه

یکی از ویژگی های ارزشمند میکروداکت، فراهم کردن امکان توسعه تدریجی شبکه است. فرض کنید یک شهرک مسکونی در مرحله نخست تنها به اتصال چند ساختمان نیاز دارد، اما در سال های آینده تعداد واحدهای مسکونی آن افزایش پیدا می کند. اگر طراح از ابتدا مسیرهای لازم و ظرفیت توسعه را پیش بینی کند، می تواند کابل های جدید را در مسیرهای آماده نصب کند؛ البته این کار به وجود فضای خالی کافی و سازگاری مسیر با کابل های جدید بستگی دارد.

در چنین شرایطی، میکروداکت در پروژه های FTTH به مدیریت بهتر منابع زیرساختی کمک می کند. بهره بردار می تواند متناسب با رشد مشترکان، ظرفیت ارتباطی را افزایش دهد و نیاز به تغییرات گسترده در مسیرهای موجود را کاهش دهد. این مزیت زمانی بیشتر نمایان می شود که طراحی اولیه، تعداد مسیرهای رزرو، نقاط دسترسی و محل اتصال تجهیزات را به صورت دقیق مشخص کرده باشد.

نظم دهی به کابل کشی و نگهداری شبکه

وجود مسیرهای مجزا برای کابل ها، مدیریت زیرساخت را ساده تر می کند. زمانی که هر مسیر شناسه مشخصی داشته باشد و اطلاعات مربوط به مبدا، مقصد و ظرفیت آن در نقشه های اجرایی ثبت شود، کارشناسان شبکه می توانند کابل مورد نظر را سریع تر شناسایی کنند. این موضوع در زمان توسعه، عیب یابی یا تعویض کابل اهمیت زیادی دارد.

برای دستیابی به این مزیت، اجرای صحیح به تنهایی کافی نیست. پیمانکار باید نقشه های نهایی مسیر، محل اتصالات، نقاط انشعاب و مشخصات میکروداکت های نصب شده را مستند کند. ثبت این اطلاعات، احتمال اشتباه در عملیات بعدی را کاهش می دهد و به تیم نگهداری اجازه می دهد بدون اتکا به حدس و بررسی های زمان بر، وضعیت زیرساخت را ارزیابی کند.

انواع میکروداکت مورد استفاده در شبکه های FTTH

انتخاب نوع میکروداکت به معماری شبکه، محل نصب، روش کابل کشی و ظرفیت مورد نیاز بستگی دارد. محصولات موجود از نظر تعداد کانال ها، ابعاد، ساختار دیواره و میزان مقاومت مکانیکی با یکدیگر تفاوت دارند. بنابراین، انتخاب محصول صرفا بر اساس قیمت یا قطر اسمی نمی تواند نتیجه مطلوبی ایجاد کند. مهندس طراح باید ابتدا مشخص کند کابل ها از چه مسیری عبور می کنند، چه شرایط محیطی در انتظار زیرساخت است و آیا پروژه به توسعه آینده نیاز دارد یا خیر.

در بسیاری از پروژه ها، ترکیبی از میکروداکت های تک کاناله و چند کاناله به کار می رود. این ترکیب به مجری اجازه می دهد مسیرهای اصلی و فرعی را متناسب با نیاز هر بخش طراحی کند. برای مثال، مسیر ارتباطی میان نقاط توزیع ممکن است به ظرفیت متفاوتی نسبت به مسیر ورودی یک ساختمان نیاز داشته باشد.

میکروداکت تک کاناله

میکروداکت تک کاناله یک مسیر داخلی برای عبور کابل ایجاد می کند. این ساختار در پروژه هایی کاربرد دارد که مجری می خواهد مسیرهای مستقل و ساده ای برای کابل های فیبر نوری در نظر بگیرد. جداسازی مسیرها می تواند شناسایی کابل ها و مدیریت تغییرات شبکه را آسان تر کند. همچنین در بعضی طراحی ها، استفاده از کانال های تک به جای یک کانال مشترک، امکان توسعه مستقل هر مسیر را فراهم می کند.

با این حال، تعداد کانال ها باید با توجه به فضای موجود، تعداد کابل های مورد نیاز و هزینه اجرای زیرساخت تعیین شود. اگر طراح برای هر کابل یک مسیر مستقل در نظر بگیرد، ممکن است هزینه خرید و نصب افزایش پیدا کند. در مقابل، استفاده از تعداد بسیار کم کانال نیز می تواند در آینده محدودیت ایجاد کند. به همین دلیل، بررسی ظرفیت فعلی و پیش بینی منطقی رشد شبکه پیش از انتخاب میکروداکت تک کاناله اهمیت دارد.

میکروداکت چند کاناله

میکروداکت چند کاناله از چند مسیر داخلی تشکیل می شود که معمولا در یک مجموعه کنار یکدیگر قرار می گیرند. این ساختار به مجری اجازه می دهد چند کابل یا مسیر ارتباطی مستقل را در یک فضای محدود مدیریت کند. در پروژه های شهری، مجتمع های مسکونی و مسیرهایی که فضای حفاری محدود است، این ویژگی می تواند اهمیت زیادی داشته باشد.

تعداد کانال ها، قطر داخلی هر کانال، ضخامت دیواره و ساختار کلی مجموعه باید با نیازهای پروژه مطابقت داشته باشد. همچنین طراح باید شعاع خمیدگی مسیر، امکان عبور تجهیزات نصب و روش اتصال قطعات را بررسی کند. اگر مجموعه چند کاناله در مسیرهای دارای پیچ های تند نصب شود یا کانال های داخلی آن دچار تغییر شکل شوند، عملیات کابل کشی دشوارتر خواهد شد.

میکروداکت های چند کاناله زمانی بیشترین کارایی را دارند که از مرحله طراحی برای مسیرهای مشخص در نظر گرفته شوند. استفاده از این محصولات بدون توجه به معماری شبکه ممکن است به اشغال فضای غیرضروری یا ایجاد محدودیت در نصب منجر شود. بنابراین، انتخاب آن ها باید بر پایه نقشه اجرایی و مشخصات کابل های مورد استفاده انجام شود.

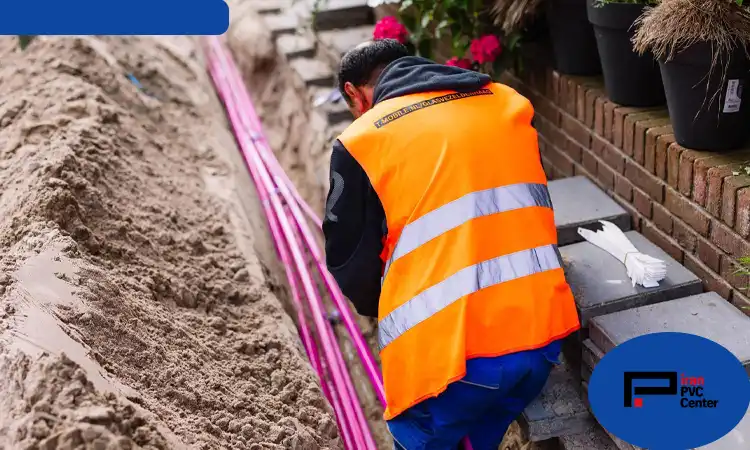

میکروداکت های مناسب نصب زیرزمینی و داخل ساختمان

شرایط نصب یکی از مهم ترین عوامل تعیین کننده در انتخاب میکروداکت است. محصولی که برای مسیرهای زیرزمینی طراحی شده، باید با شرایط فشار خاک، رطوبت و روش نصب سازگاری داشته باشد. در مقابل، مسیرهای داخلی ساختمان ممکن است به انعطاف پذیری بیشتر، ابعاد متفاوت یا ساختار متناسب با فضای محدود نیاز داشته باشند.

در مسیرهای زیرزمینی، طراح باید علاوه بر جنس و استحکام محصول، عمق دفن، بستر نصب، روش اتصال و احتمال تداخل با سایر تاسیسات را بررسی کند. در داخل ساختمان نیز توجه به مسیرهای عبور کابل، محل عبور از دیوارها، دسترسی برای تعمیرات و رعایت الزامات ایمنی اهمیت دارد. در هر دو حالت، استفاده از محصولی که مشخصات فنی آن با شرایط واقعی پروژه مطابقت ندارد، می تواند هزینه های نصب و نگهداری را افزایش دهد.

میکروداکت های مناسب نصب زیرزمینی و داخل ساختمان

مزایای استفاده از میکروداکت در پروژه های FTTH

زیرساخت های ارتباطی زمانی عملکرد مناسبی خواهند داشت که علاوه بر پاسخگویی به نیاز فعلی، امکان نگهداری و توسعه اقتصادی را نیز فراهم کنند. میکروداکت با ایجاد مسیرهای مشخص برای کابل های فیبر نوری، می تواند در کاهش پیچیدگی اجرای شبکه و افزایش انعطاف پذیری زیرساخت نقش داشته باشد. البته میزان بهره مندی از این مزایا به کیفیت محصول، طراحی مسیر و مهارت تیم اجرایی وابسته است.

یکی از مزیت های مهم این سیستم، امکان برنامه ریزی مرحله ای برای توسعه شبکه است. در پروژه هایی که اتصال مشترکان به تدریج انجام می شود، مجری می تواند ابتدا زیرساخت اصلی را آماده کند و سپس متناسب با تقاضا، کابل های مورد نیاز را نصب کند. این رویکرد به مدیریت بهتر بودجه و منابع اجرایی کمک می کند.

کاهش هزینه های توسعه و تعمیرات

هزینه واقعی شبکه فیبر نوری تنها به خرید کابل و تجهیزات اولیه محدود نمی شود. عملیات حفاری، ترمیم معابر، نیروی انسانی، انسداد مسیرها و تعمیرات احتمالی نیز بخش مهمی از هزینه های پروژه را تشکیل می دهند. اگر زیرساخت از ابتدا امکان عبور کابل های جدید را فراهم کند، بخشی از این هزینه ها در مراحل توسعه کاهش پیدا می کند.

برای مثال، در یک منطقه مسکونی که مسیرهای میکروداکت با ظرفیت توسعه مناسب اجرا شده اند، بهره بردار ممکن است بتواند کابل جدید را از مسیر موجود عبور دهد. در این شرایط، نیاز به حفاری مجدد کاهش می یابد؛ البته به شرط آنکه مسیر ظرفیت خالی کافی داشته باشد، میکروداکت آسیب ندیده باشد و الزامات نصب کابل جدید رعایت شوند.

با این حال، صرف استفاده از میکروداکت به معنای کاهش قطعی هزینه در تمام پروژه ها نیست. اگر مسیر به درستی طراحی نشود، تعداد کانال ها کافی نباشد یا نصب اولیه با خطا همراه باشد، هزینه های اصلاح زیرساخت افزایش پیدا می کند. بنابراین، ارزیابی هزینه باید کل چرخه عمر شبکه را در نظر بگیرد.

افزایش انعطاف پذیری در طراحی شبکه

معماری شبکه FTTH در همه پروژه ها یکسان نیست. بعضی شبکه ها از مسیرهای مستقیم و کوتاه استفاده می کنند، در حالی که برخی دیگر به چندین انشعاب، نقاط توزیع متعدد و مسیرهای پیچیده نیاز دارند. میکروداکت امکان طراحی مسیرهای متناسب با این تفاوت ها را فراهم می کند و به طراح اجازه می دهد زیرساخت را با شرایط محلی هماهنگ کند.

در یک مجتمع بزرگ، برای نمونه، می توان مسیرهای اصلی را از ورودی مجموعه تا نقاط توزیع در نظر گرفت و سپس مسیرهای فرعی را برای اتصال بلوک ها یا بخش های مختلف ایجاد کرد. این ساختار به تفکیک مسیرها و مدیریت بهتر کابل ها کمک می کند. در مناطق شهری نیز طراح می تواند محدودیت های موجود در کانال های تاسیساتی و مسیرهای زیرزمینی را هنگام انتخاب نوع میکروداکت لحاظ کند.

انعطاف پذیری زمانی ارزش بیشتری پیدا می کند که اطلاعات شبکه به شکل دقیق ثبت شوند. اگر محل هر مسیر، تعداد کانال ها و وضعیت ظرفیت آن مشخص باشد، تصمیم گیری درباره توسعه آینده با دقت بیشتری انجام می شود.

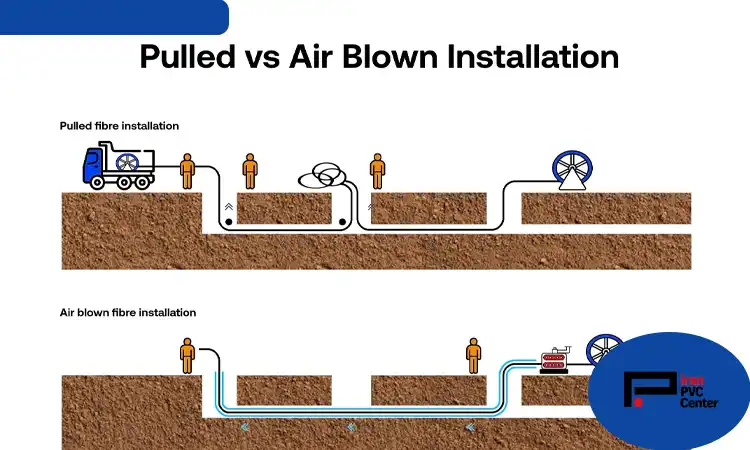

بهبود سرعت اجرای عملیات کابل کشی

در پروژه هایی که روش دمش کابل با مشخصات میکروداکت و کابل سازگار است، امکان عبور کابل بدون کشش متعارف و با استفاده از جریان هوای کنترل شده فراهم می شود. این روش در برخی شرایط می تواند سرعت نصب را افزایش دهد و تنش وارد شده به کابل را مدیریت کند. با این حال، نتیجه به طول مسیر، کیفیت سطح داخلی، تعداد خم ها، قطر کابل و ظرفیت تجهیزات دمش بستگی دارد.

پیش از اجرای عملیات، تیم فنی باید پیوستگی مسیر، وضعیت اتصالات و پاکیزگی داخل میکروداکت را بررسی کند. وجود آلودگی، آب، انسداد یا تغییر شکل در مسیر می تواند حرکت کابل را دشوار کند. همچنین انتخاب کابل نامتناسب با قطر داخلی کانال ممکن است اجرای عملیات را با مشکل مواجه سازد.

در نتیجه، میکروداکت زمانی به افزایش سرعت اجرا کمک می کند که طراحی و کنترل کیفیت مسیر به درستی انجام شده باشد. استفاده از تجهیزات مناسب و رعایت دستورالعمل های سازنده نیز در دستیابی به عملکرد مطلوب اهمیت دارد.

جنس و مشخصات فنی میکروداکت چه اهمیتی دارد؟

کیفیت مواد اولیه و مشخصات فنی میکروداکت بر دوام، قابلیت نصب و عملکرد بلندمدت شبکه تاثیر می گذارند. محصول باید با شرایط محیطی، روش اجرای پروژه و ویژگی های کابل سازگاری داشته باشد. اگر جنس لوله برای شرایط محل نصب مناسب نباشد یا ابعاد آن با کابل انتخاب شده مطابقت نداشته باشد، حتی طراحی مناسب شبکه نیز نمی تواند از بروز تمام مشکلات جلوگیری کند.

در بسیاری از پروژه ها از پلیمرهایی مانند پلی اتیلن برای ساخت میکروداکت استفاده می شود. انتخاب ترکیب مواد، فرایند تولید و کنترل کیفیت می تواند بر انعطاف پذیری، مقاومت مکانیکی و پایداری ابعادی محصول اثر بگذارد. به همین دلیل، بررسی مشخصات فنی و مستندات تولیدکننده باید بخشی از فرایند خرید باشد.

ویژگی های میکروداکت پلاستیکی

میکرو داکت پلاستیکی به دلیل وزن کم، قابلیت تولید در ابعاد مختلف و امکان استفاده در ساختارهای تک کاناله یا چند کاناله، در زیرساخت های فیبر نوری کاربرد دارد. با این حال، ویژگی های تمام محصولات پلاستیکی یکسان نیستند و عملکرد نهایی به نوع پلیمر، کیفیت مواد اولیه، ضخامت دیواره و فرایند ساخت بستگی دارد.

در زمان انتخاب محصول، باید مقاومت آن در برابر شرایط محیطی مورد انتظار بررسی شود. برای مثال، اگر میکروداکت در معرض تابش طولانی مدت نور خورشید قرار می گیرد، مقاومت در برابر اشعه فرابنفش اهمیت پیدا می کند. اگر محصول در زیر زمین نصب می شود، مقاومت مکانیکی و سازگاری با فشارهای وارد شده در زمان دفن باید در نظر گرفته شود.

سطح داخلی لوله نیز اهمیت زیادی دارد. در کاربردهایی که کابل با روش دمش نصب می شود، کیفیت سطح داخلی و مشخصات اصطکاکی آن بر حرکت کابل تاثیر می گذارند. علاوه بر این، قطر داخلی واقعی باید در محدوده مجاز مشخصات فنی قرار داشته باشد تا عملیات نصب با مشکل مواجه نشود.

در نهایت، انتخاب میکروداکت باید بر اساس مشخصات مستند و نیازهای واقعی پروژه انجام شود، نه صرفا عنوان محصول یا ادعای فروشنده. دریافت اطلاعات فنی معتبر و بررسی نمونه محصول می تواند به تصمیم گیری دقیق تر کمک کند.

قطر داخلی و خارجی میکروداکت

قطر خارجی میکروداکت بر فضای مورد نیاز برای نصب و هماهنگی آن با سایر اجزای زیرساخت اثر می گذارد. در مقابل، قطر داخلی مشخص می کند چه کابلی با چه ابعادی می تواند از مسیر عبور کند. انتخاب قطر نامناسب ممکن است عملیات نصب را دشوار کند یا فضای غیرضروری در زیرساخت ایجاد کند.

برای تعیین ابعاد مناسب، مهندس طراح باید قطر کابل، طول مسیر، تعداد خم ها، روش نصب و توصیه های سازندگان کابل و میکروداکت را بررسی کند. در روش دمش، نسبت قطر کابل به قطر داخلی کانال و ویژگی های مسیر اهمیت ویژه ای دارند. در روش های کشش نیز باید محدودیت های نیروی کششی و شعاع خمیدگی کابل رعایت شوند.

ابعاد میکروداکت باید در تمام طول مسیر تا حد امکان یکنواخت باقی بماند. تغییر شکل، له شدگی یا ایجاد اختلاف نامناسب در محل اتصال می تواند مانع عبور کابل شود. بنابراین، کنترل ابعادی محصول و بررسی مسیر پس از نصب از اقدامات مهم در کنترل کیفیت به شمار می روند.

مراحل اجرای میکروداکت در پروژه های FTTH

اجرای موفق زیرساخت میکروداکت به هماهنگی میان طراحی، آماده سازی مسیر، نصب، آزمایش و مستندسازی نیاز دارد. اگر تیم اجرایی بدون بررسی شرایط محل وارد مرحله نصب شود، احتمال بروز مشکلاتی مانند تداخل با تاسیسات دیگر، انسداد کانال یا دشواری کابل کشی افزایش پیدا می کند. به همین دلیل، پروژه باید با یک برنامه اجرایی مشخص پیش برود.

طراحی مسیر و بررسی شرایط محل

در مرحله طراحی، تیم فنی نقشه شبکه را بررسی می کند و مسیرهای اصلی، فرعی و نقاط دسترسی را مشخص می سازد. این بررسی باید محل عبور سایر تاسیسات، محدودیت های حفاری، فاصله ساختمان ها و نیازهای احتمالی توسعه را نیز پوشش دهد. انتخاب نوع میکروداکت و تعداد کانال ها پس از مشخص شدن این اطلاعات دقیق تر خواهد بود.

طراح همچنین باید شرایط دسترسی برای عملیات نصب و نگهداری را در نظر بگیرد. مسیرهایی که دسترسی به آن ها دشوار است، ممکن است در آینده هزینه تعمیرات بیشتری ایجاد کنند. پیش بینی نقاط مناسب برای اتصال و انشعاب، ثبت شناسه مسیرها و بررسی امکان عبور کابل های آینده نیز بخشی از همین مرحله محسوب می شوند.

آماده سازی و نصب میکروداکت

پس از تایید نقشه، تیم اجرایی مسیر را آماده می کند و میکروداکت ها را مطابق روش طراحی شده نصب می کند. نوع آماده سازی به محل اجرا بستگی دارد. در مسیرهای زیرزمینی، آماده سازی بستر، رعایت عمق نصب، محافظت در برابر آسیب های مکانیکی و توجه به فاصله ایمن از سایر تاسیسات اهمیت دارد. در مسیرهای داخل ساختمان نیز تیم اجرایی باید مسیرهای عبور کابل را با محدودیت های معماری و دسترسی برای تعمیر هماهنگ کند.

هنگام نصب، رعایت شعاع خمیدگی مجاز و جلوگیری از کشیدگی، له شدگی یا پیچ خوردگی میکروداکت ضروری است. اتصال قطعات نیز باید به شکلی انجام شود که پیوستگی مسیر حفظ شود و مانعی برای عبور کابل ایجاد نکند. استفاده از اتصالات سازگار با نوع محصول و رعایت دستورالعمل سازنده می تواند احتمال نشت هوا در مسیرهای مورد استفاده برای دمش را کاهش دهد.

آزمایش مسیر و کنترل کیفیت

پس از نصب، تیم فنی باید وضعیت مسیر را بررسی کند تا از پیوستگی و قابلیت عبور کابل اطمینان پیدا کند. روش آزمایش به مشخصات پروژه و دستورالعمل اجرایی بستگی دارد و می تواند شامل بررسی انسداد، کنترل اتصالات و آزمایش های مورد نیاز برای تایید مسیر باشد. در سامانه هایی که از دمش کابل استفاده می کنند، ارزیابی وضعیت مسیر و عملکرد اتصالات اهمیت بیشتری پیدا می کند.

هرگونه انسداد، تغییر شکل یا نقص در اتصال باید پیش از کابل کشی برطرف شود. عبور دادن کابل از مسیری که هنوز تایید نشده است، می تواند عملیات نصب را دشوار کند و احتمال آسیب به کابل را افزایش دهد. در پایان نیز تیم اجرایی باید نقشه نهایی، مشخصات محصولات نصب شده و اطلاعات مسیرها را ثبت کند تا بهره برداری و نگهداری آینده با دقت بیشتری انجام شود.

تفاوت میکروداکت با داکت و لوله مخابراتی معمولی

میکروداکت، داکت عمومی و لوله مخابراتی معمولی ممکن است در نگاه اول کاربرد مشابهی داشته باشند، اما تفاوت در ابعاد، ساختار و شیوه بهره برداری باعث می شود هر کدام برای شرایط خاصی مناسب باشند. انتخاب میان این گزینه ها باید بر اساس معماری شبکه، فضای در دسترس، نوع کابل و برنامه توسعه انجام شود.

داکت های عمومی معمولا برای مدیریت مجموعه ای از کابل ها در ساختمان یا مسیرهای تاسیساتی استفاده می شوند. لوله های مخابراتی نیز می توانند مسیرهای محافظت شده ای برای کابل های بزرگ تر یا مجموعه کابل ها ایجاد کنند. در مقابل، میکروداکت برای ایجاد مسیرهای کوچک تر و سازگار با کابل های فیبر نوری متناسب با ابعاد آن طراحی می شود.

یکی از تفاوت های مهم در امکان مدیریت مسیرهای متعدد است. استفاده از مجموعه های چند کاناله می تواند چند مسیر مستقل را در فضای محدود فراهم کند. این ویژگی در پروژه هایی که نیاز به توسعه تدریجی دارند، مفید است. با این حال، میکروداکت در همه شرایط جایگزین لوله های بزرگ تر نمی شود. برخی کابل ها به فضای بیشتری نیاز دارند و بعضی مسیرها باید الزامات مکانیکی خاصی را برآورده کنند.

برای تصمیم گیری بهتر، باید به جای انتخاب یک محصول صرفا بر اساس نام یا ابعاد، مجموعه نیازهای فنی و اجرایی بررسی شود. گاهی ترکیب لوله مخابراتی اصلی با میکروداکت های داخلی بهترین راهکار را فراهم می کند. چنین ساختاری می تواند از مسیر اصلی محافظت کند و در عین حال امکان مدیریت چند کابل فیبر نوری را در بخش های مختلف شبکه فراهم سازد.

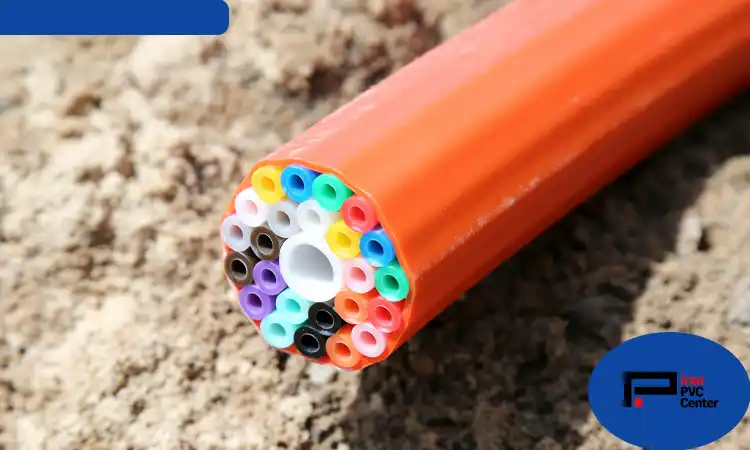

چگونه میکروداکت مناسب پروژه FTTH را انتخاب کنیم؟

انتخاب محصول مناسب باید از نیازهای شبکه آغاز شود. ابتدا باید تعداد مشترکان، مسیرهای ارتباطی، نوع کابل ها و برنامه توسعه مشخص شوند. سپس طراح می تواند بر اساس شرایط محل نصب، ابعاد و ساختار مناسب میکروداکت را انتخاب کند. این ترتیب مانع از آن می شود که خرید محصول تنها بر اساس قیمت اولیه یا مشخصات ظاهری انجام شود.

یکی از معیارهای مهم، کیفیت ساخت و ثبات مشخصات فنی است. محصولی که ابعاد داخلی آن در طول مسیر تغییر زیادی داشته باشد یا کیفیت اتصالات مناسبی نداشته باشد، می تواند عملیات کابل کشی را دشوار کند. بنابراین، بررسی مدارک فنی، نمونه محصول و سوابق کیفی تامین کننده اهمیت دارد.

عامل دیگر، سازگاری میکروداکت با کابل و روش نصب است. اگر پروژه از روش دمش استفاده می کند، باید اطمینان حاصل شود که مشخصات کابل، قطر داخلی کانال، طول مسیر و تجهیزات مورد استفاده با یکدیگر هماهنگ هستند. اگر روش کشش مدنظر باشد، محدودیت های نیروی کششی و خمیدگی باید بررسی شوند.

همچنین بهتر است هزینه کل پروژه ارزیابی شود. قیمت خرید تنها یکی از اجزای هزینه است و هزینه حمل، نصب، اتصالات، آزمایش، نگهداری و توسعه آینده نیز باید در محاسبات قرار بگیرند. انتخاب محصول ارزان تر در صورتی که به نصب دشوار یا تعمیرات مکرر منجر شود، لزوما اقتصادی نخواهد بود.

در نهایت، همکاری با تامین کننده ای که اطلاعات فنی شفاف ارائه می دهد و محصولات متناسب با شرایط پروژه عرضه می کند، به کاهش ابهام در فرایند انتخاب کمک می کند. بررسی مشخصات واقعی محصول و تطبیق آن با نقشه اجرایی باید پیش از نهایی شدن سفارش انجام شود.

انتخاب میکروداکت مناسب پروژه FTTH

اشتباهات رایج در طراحی و اجرای میکروداکت

بخش مهمی از مشکلات شبکه های فیبر نوری به انتخاب نامناسب تجهیزات یا خطاهای اجرایی بازمی گردد. میکروداکت نیز از این قاعده مستثنا نیست. اگر طراح تنها به نیاز فعلی توجه کند یا تیم اجرا الزامات نصب را نادیده بگیرد، زیرساخت ممکن است در زمان توسعه یا تعمیر با محدودیت روبه رو شود. شناسایی این خطاها پیش از آغاز پروژه، هزینه اصلاحات را کاهش می دهد.

نادیده گرفتن ظرفیت توسعه آینده

یکی از اشتباهات رایج، انتخاب تعداد کانال ها بر اساس نیاز اولیه بدون بررسی رشد احتمالی شبکه است. در پروژه های مسکونی و تجاری، تعداد مشترکان و میزان تقاضای ارتباطی ممکن است در طول زمان تغییر کند. اگر زیرساخت ظرفیت خالی مناسبی نداشته باشد، بهره بردار برای توسعه شبکه ناچار می شود مسیرهای تازه ای ایجاد کند یا بخشی از زیرساخت را تغییر دهد.

البته پیش بینی آینده نباید به معنای ایجاد ظرفیت نامحدود و تحمیل هزینه غیرضروری باشد. طراح باید سناریوهای منطقی توسعه را بررسی کند و میان هزینه اولیه و نیازهای احتمالی آینده تعادل برقرار سازد. برآورد تعداد مشترکان، برنامه توسعه منطقه و محدودیت های فضای نصب می توانند در این تصمیم گیری موثر باشند.

انتخاب محصول بدون بررسی مشخصات فنی

تکیه بر عنوان محصول یا قیمت پایین، بدون بررسی مشخصات فنی، می تواند باعث ناسازگاری میکروداکت با کابل یا روش نصب شود. برای مثال، قطر داخلی نامناسب ممکن است عملیات عبور کابل را دشوار کند و کیفیت نامناسب دیواره داخلی نیز می تواند در برخی روش های نصب مشکل ایجاد کند.

به همین دلیل، پیش از خرید باید مشخصات ابعادی، جنس مواد، شرایط کاربرد، مقاومت مورد نیاز و سازگاری با اتصالات بررسی شوند. همچنین لازم است اطلاعات فنی محصول با نقشه های اجرایی و الزامات پروژه تطبیق داده شوند. این اقدام از بروز مشکلاتی جلوگیری می کند که اصلاح آن ها پس از نصب هزینه بیشتری دارد.

بی توجهی به کنترل کیفیت هنگام نصب

حتی محصول باکیفیت نیز در صورت نصب نادرست ممکن است عملکرد مناسبی نداشته باشد. خمیدگی بیش از حد، له شدگی، اتصال نامناسب و ورود آلودگی به داخل کانال از جمله مشکلاتی هستند که می توانند عبور کابل را دشوار کنند. اگر تیم اجرایی این موارد را پیش از کابل کشی شناسایی نکند، ممکن است عملیات نصب با تاخیر یا آسیب به تجهیزات همراه شود.

اجرای کنترل کیفیت در مراحل مختلف، ثبت اطلاعات مسیر و آزمایش پیش از کابل کشی، احتمال بروز این مشکلات را کاهش می دهد. همچنین تیم اجرا باید از ابزارهای مناسب استفاده کند و دستورالعمل های فنی محصول را رعایت کند. مستندسازی دقیق نیز کمک می کند تا در مراحل بهره برداری، محل ایرادها سریع تر شناسایی شود.

نقش میکروداکت در کاهش هزینه چرخه عمر شبکه

برای ارزیابی اقتصادی زیرساخت فیبر نوری، باید هزینه های کل دوره بهره برداری را بررسی کرد. هزینه خرید تجهیزات و اجرای اولیه تنها بخشی از سرمایه گذاری محسوب می شود. نگهداری، تعمیرات، توسعه ظرفیت، دسترسی به مسیرها و بازسازی بخش های آسیب دیده نیز بر هزینه نهایی شبکه تاثیر می گذارند.

میکروداکت می تواند با فراهم کردن مسیرهای آماده برای کابل کشی، هزینه برخی عملیات توسعه را کاهش دهد. این مزیت در مناطقی اهمیت بیشتری دارد که حفاری و ترمیم معابر هزینه بر است یا دسترسی به مسیرهای زیرزمینی محدودیت دارد. اگر طراحی اولیه ظرفیت کافی و نقاط دسترسی مناسب را پیش بینی کند، بهره بردار می تواند در مراحل بعدی از زیرساخت موجود استفاده کند.

با این حال، کاهش هزینه چرخه عمر به کیفیت طراحی و اجرای اولیه وابسته است. مسیرهای فاقد ظرفیت خالی، اتصالات نامناسب یا نبود مستندات دقیق می توانند هزینه تعمیر و توسعه را افزایش دهند. بنابراین، برای مقایسه گزینه های مختلف باید هزینه خرید، نصب، آزمایش، نگهداری و توسعه احتمالی در یک بازه زمانی مشخص ارزیابی شوند.

از دیدگاه مدیریت پروژه، بهتر است هزینه های احتمالی حفاری مجدد و توقف عملیات نیز در محاسبات لحاظ شوند. در چنین تحلیلی، ممکن است زیرساختی با هزینه اولیه بیشتر، به دلیل کاهش نیاز به مداخلات بعدی، در بلندمدت اقتصادی تر باشد. تصمیم نهایی باید بر اساس شرایط واقعی محل، برنامه توسعه شبکه و برآورد فنی معتبر اتخاذ شود.

کاربرد میکروداکت در مجتمع های مسکونی و مناطق شهری

مجتمع های مسکونی و مناطق شهری از جمله محیط هایی هستند که مدیریت مسیرهای فیبر نوری در آن ها اهمیت زیادی دارد. در این فضاها، کابل ها باید از میان خیابان ها، مسیرهای تاسیساتی، محوطه ساختمان ها و بخش های داخلی عبور کنند. محدودیت فضای نصب، وجود تاسیسات دیگر و نیاز به اتصال تعداد زیادی مشترک، طراحی دقیق زیرساخت را ضروری می کند.

در مجتمع های مسکونی، طراح می تواند مسیرهای اصلی را از نقطه ورودی شبکه تا بخش های توزیع مشخص کند و سپس برای ساختمان ها یا بلوک های مختلف مسیرهای فرعی در نظر بگیرد. استفاده از میکروداکت های متناسب با این معماری به تفکیک مسیرها کمک می کند و امکان نصب مرحله ای کابل ها را فراهم می سازد. البته ظرفیت کانال ها و نقاط دسترسی باید متناسب با تعداد واحدها و برنامه توسعه انتخاب شوند.

در مناطق شهری نیز هماهنگی با سایر تاسیسات اهمیت دارد. مسیر فیبر نوری ممکن است از نزدیکی خطوط برق، آب، گاز یا شبکه های مخابراتی دیگر عبور کند. به همین دلیل، اجرای زیرساخت باید با نقشه های تاسیساتی و مقررات محلی هماهنگ باشد. رعایت فاصله های ایمن و ثبت مسیرهای اجرا شده، خطر آسیب در حفاری های آینده را کاهش می دهد.

در پروژه های توسعه شهری، میکروداکت می تواند امکان ایجاد زیرساختی منظم برای گسترش خدمات ارتباطی را فراهم کند. با این حال، دستیابی به این هدف به هماهنگی میان طراح، پیمانکار، بهره بردار و نهادهای مسئول نیاز دارد. همچنین، آشنایی با راهنمای طراحی داکت بانک برای مسیرهای برق و مخابرات می تواند به انتخاب مسیر مناسب و ایجاد زیرساختی اصولی برای توسعه شبکه های ارتباطی کمک کند. محصول مناسب زمانی بیشترین ارزش را ایجاد می کند که در چارچوب یک طرح مهندسی کامل مورد استفاده قرار گیرد.

میکروداکت در مجتمع های مسکونی و مناطق شهری

سخن پایانی

میکروداکت در پروژه های FTTH بخشی از زیرساخت اصلی شبکه محسوب می شود که مسیر عبور کابل های فیبر نوری را سازمان دهی می کند و امکان توسعه تدریجی شبکه را فراهم می سازد. این سیستم با ایجاد کانال های مستقل، مدیریت کابل کشی را آسان تر می کند و در صورت طراحی صحیح، می تواند نیاز به حفاری مجدد و تغییرات گسترده در زیرساخت را کاهش دهد. همچنین انتخاب ساختار مناسب میکروداکت به مجری اجازه می دهد مسیرهای ارتباطی را با شرایط محیطی و نیازهای هر پروژه هماهنگ کند.

با وجود این مزایا، عملکرد مطلوب به انتخاب محصول باکیفیت، طراحی دقیق مسیر و اجرای اصولی وابسته است. عواملی مانند قطر داخلی، جنس مواد اولیه، مقاومت مکانیکی، کیفیت اتصالات، روش نصب و ظرفیت توسعه آینده باید پیش از خرید بررسی شوند. همچنین انجام آزمایش های لازم پس از نصب و ثبت نقشه های اجرایی، نقش مهمی در کاهش مشکلات دوره بهره برداری دارد.

در نهایت، برای انتخاب میکروداکت مناسب باید هزینه کل چرخه عمر شبکه را در کنار نیازهای فنی و اجرایی ارزیابی کرد. استفاده از محصول متناسب با شرایط پروژه و رعایت اصول نصب، زیرساختی منظم تر و قابل توسعه تر ایجاد می کند و به بهره بردار اجازه می دهد خدمات فیبر نوری را با برنامه ریزی دقیق تری گسترش دهد.

سوالات متداول میکروداکت در پروژه های FTTH

1. میکروداکت در پروژه های FTTH چه کاربردی دارد؟
   میکروداکت برای ایجاد مسیرهای مشخص و محافظت شده جهت عبور کابل های فیبر نوری استفاده می شود. این محصول به مجریان شبکه کمک می کند کابل ها را در مسیرهای زیرزمینی، محوطه ساختمان ها و بخش های مختلف زیرساخت مدیریت کنند. همچنین در صورت پیش بینی ظرفیت مناسب، امکان نصب کابل های جدید و توسعه شبکه در آینده فراهم می شود. میزان بهره مندی از این مزایا به طراحی مسیر، کیفیت محصول و رعایت الزامات اجرایی بستگی دارد.
2. برای انتخاب میکروداکت مناسب شبکه FTTH باید به چه نکاتی توجه کرد؟
   در زمان انتخاب میکروداکت باید نوع کابل، قطر داخلی و خارجی، جنس مواد اولیه، مقاومت مکانیکی، شرایط محیطی و روش نصب بررسی شوند. تعداد کانال ها نیز باید با توجه به نیاز فعلی و برنامه توسعه شبکه تعیین شود. اگر پروژه از روش دمش کابل استفاده می کند، سازگاری ابعاد کابل و کانال با تجهیزات نصب اهمیت ویژه ای دارد. علاوه بر این، بررسی مشخصات فنی مستند، کیفیت اتصالات و هزینه های نصب و نگهداری به انتخاب دقیق تر کمک می کند.
3. آیا استفاده از میکروداکت هزینه اجرای شبکه فیبر نوری را کاهش می دهد؟
   استفاده از میکروداکت می تواند در برخی پروژه ها هزینه های توسعه و تعمیرات را کاهش دهد، زیرا امکان استفاده مجدد از مسیرهای موجود برای عبور کابل های جدید را فراهم می کند. این مزیت به ویژه در مناطق شهری و پروژه هایی که حفاری مجدد هزینه زیادی دارد، اهمیت پیدا می کند. با این حال، کاهش هزینه به طراحی صحیح، وجود ظرفیت خالی، کیفیت نصب و وضعیت مسیر وابسته است. برای ارزیابی اقتصادی باید هزینه خرید، نصب، نگهداری و توسعه احتمالی شبکه در کنار یکدیگر بررسی شوند.
