لوله PVC خم سرد برای چه مسیرهایی مناسب نیست؟ محدودیت ها و نکات اجرایی
لوله PVC خم سرد برای چه مسیرهایی مناسب نیست؟ محدودیت های لوله خم سرد را باید پیش از شروع هر پروژه بشناسید، چون خم سرد همیشه ساده ترین یا مطمئن ترین راه برای تغییر جهت مسیر نیست. لوله پی وی سی خم سرد در بعضی شرایط اجرای مسیر لوله کشی را سریع تر و روان تر می کند و نیاز به اتصالات متعدد را کم می کند. اما این روش برای همه مسیرها و همه شرایط اجرایی مناسب نیست. اگر هندسه مسیر، مشخصات محصول یا شرایط محیط با توان لوله هماهنگ نباشد، خم کاری می تواند به تغییر شکل، ترک و کاهش کیفیت کل مسیر ختم شود.
شناخت این محدودیت ها دو فایده مشخص دارد. اول، از آسیب دیدن لوله جلوگیری می کند و هزینه تعویض و اجرای دوباره را حذف می کند. دوم، به شما کمک می کند برای هر نقطه از مسیر روش اجرایی مناسب را انتخاب کنید، چه خم سرد باشد چه اتصال استاندارد. در این مقاله بررسی می شود که لوله PVC خم سرد برای چه مسیرهایی مناسب نیست، معیارهای ارزیابی مسیر، موقعیت هایی که خم سرد توصیه نمی شود، اشتباهات رایج و یک چک لیست کاربردی را مرور می کنیم. برای تعریف کامل خم سرد و ویژگی های عمومی آن، به مقاله «لوله خم سرد چیست؟» در همین سایت مراجعه کنید.

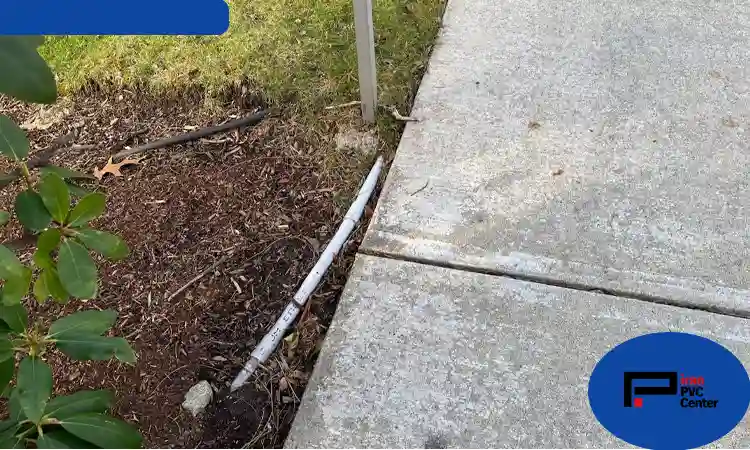

لوله PVC خم سرد
چه عواملی تعیین می کنند یک مسیر برای خم سرد مناسب نیست؟
قبل از اینکه درباره یک مسیر خاص تصمیم بگیرید، باید چند معیار کلی را بسنجید. این معیارها مشخص می کنند خم سرد در آن مسیر قابل اجراست یا باید سراغ راهکار دیگری بروید. در عمل بیشتر مشکلات از همین جا شروع می شود، چون مجری ها گاهی بدون ارزیابی اولیه و فقط بر اساس تجربه قبلی لوله را خم می کنند.
اولین معیار میزان تغییر جهت موردنیاز است. یک انحنای ملایم با یک تغییر جهت تند و ناگهانی فشار کاملا متفاوتی به جداره لوله وارد می کند. معیار دوم شعاع خمش مجازی است که سازنده برای همان محصول تعیین کرده است. این عدد تابع قطر، ضخامت جداره و فرمولاسیون لوله است و نمی توان آن را از محصولی به محصول دیگر تعمیم داد.
قطر و ضخامت جداره هم اهمیت زیادی دارند. لوله ای با قطر بیشتر یا جداره ضخیم تر در برابر خمش مقاومت بیشتری نشان می دهد و ریسک تغییر شکل مقطع در آن بالاتر است. جنس و مشخصات فنی محصول نیز تعیین کننده است، زیرا هر لوله ای برای خم سرد طراحی نشده است. احتمال آسیب هنگام خم کاری، یعنی له شدن، چروک خوردن یا ترک برداشتن، باید قبل از اجرا بررسی شود. در نهایت، شرایط نصب و الزامات سازنده حرف آخر را می زند. اگر دستورالعمل سازنده خم کاری را در شرایطی مجاز نمی داند، هیچ تجربه میدانی جای آن را نمی گیرد.
هدف این معیارها این است که پیش از شروع کار تصمیم آگاهانه بگیرید، نه اینکه روش اجرای خم سرد را دوباره یاد بگیرید. اگر در هر یک از این موارد تردید جدی دارید، محدودیت خم سرد لوله PVC را در همان پروژه به صورت جدی در نظر بگیرید و به جای ریسک کردن، راهکار جایگزین را بررسی کنید.
مسیرهایی که به شعاع خمش کمتر از حد مجاز نیاز دارند
مهم ترین محدودیت های لوله خم سرد به شعاع خمش مربوط می شود. هر محصول یک حداقل شعاع خمش دارد و این عدد به معنای کوچک ترین انحنایی است که لوله بدون آسیب جدی می تواند بپذیرد. اگر هندسه مسیر شما به شعاعی کمتر از این حد نیاز داشته باشد، نباید لوله را به اجبار خم کنید.
مسیرهایی که در آن ها فضای اجرا محدود است معمولا با این مشکل روبه رو می شوند. گوشه های تنگ، عبور از کنار ستون ها و دیوارها، ورود به داخل شفت ها و پیچ های کوتاه در کف و سقف نمونه هایی از این موقعیت ها هستند. در این نقاط، طراح یا مجری گاهی با وسوسه روبه رو می شود که لوله را فقط با نیروی بیشتر وادار به خمش کند. نتیجه این کار اغلب جمع شدن جداره در سمت داخلی خم، کشیدگی بیش از حد در سمت بیرونی و ایجاد ضعف پنهان در بدنه است.
در چنین شرایطی، شعاع خمش لوله PVC باید معیار تصمیم گیری باشد، نه عادت یا سرعت اجرا. بسته به نوع محصول و کاربرد آن، دو راهکار منطقی وجود دارد. راهکار اول استفاده از اتصالات استاندارد، مثل زانویی با زاویه مناسب است که تغییر جهت را در فاصله کوتاه و با هندسه دقیق انجام می دهد. راهکار دوم بازنگری در طراحی مسیر است. گاهی با جابه جا کردن نقطه تغییر جهت، انتخاب مسیر طولانی تر یا افزایش فضای مانور، می توان شعاعی بزرگ تر و مجاز به دست آورد. هزینه این بازنگری معمولا بسیار کمتر از هزینه تعویض لوله آسیب دیده بعد از اجراست.
مسیرهایی با تغییر جهت شدید یا چند خم متوالی
مسیری که در فاصله کوتاه چند بار تغییر جهت می دهد، حتی اگر هر خم به تنهایی در محدوده مجاز باشد، به بررسی دقیق تر نیاز دارد. دلیلش این است که خم های نزدیک به هم، تنش های جداگانه ای را روی بخش های مجاور لوله وارد می کنند و کنترل شکل نهایی را دشوار می کنند.
یکی از مشکلات اصلی، دشواری حفظ شکل یکنواخت لوله است. وقتی چند خم پشت سر هم اجرا می شود، هر خم به خم قبلی اثر می گذارد و خطای کوچک در یک نقطه در نقطه بعدی بزرگ تر می شود. نتیجه، مسیری است که ظاهر منظم ندارد و کشیدن سیم، کابل یا عبور دادن جریان در آن مشکل تر می شود. همچنین احتمال تغییر شکل مقطع در صورت خم کاری نامناسب افزایش می یابد، چون هر بار خم کردن بخشی از لوله را تحت فشار قرار می دهد و مقطع دایره ای ممکن است به حالت بیضی تبدیل شود.
نکته مهم این است که رعایت محدودیت های تعیین شده برای محصول در این مسیرها اهمیت دوچندان دارد. تعداد خم ها به تنهایی معیار قطعی نیست و عدد ثابتی برای همه محصولات وجود ندارد. آنچه تعیین کننده است، فاصله خم ها از یکدیگر، میزان زاویه هر خم و مشخصات فنی همان لوله است. بنابراین به جای تکیه بر یک قاعده کلی، به مستند فنی محصول مراجعه کنید. اگر مسیر شما پر از تغییر جهت است، بررسی امکان استفاده از زانویی یا اتصالات مناسب در بعضی نقاط می تواند اجرا را ساده تر، دقیق تر و قابل پیش بینی تر کند. ترکیب هوشمندانه خم و اتصال اغلب بهتر از اصرار بر خم کردن همه نقاط است.
مسیرهایی که احتمال ترک خوردگی یا تغییر شکل لوله در آن ها وجود دارد
بعضی شرایط اجرایی خطر آسیب به لوله را به طور محسوس بالا می برند. شناخت این شرایط به شما کمک می کند قبل از شروع کار موقعیت های پرخطر را تشخیص دهید و روش را تغییر دهید. در بسیاری از پروژه ها، ترک خوردن لوله PVC هنگام خم کردن نتیجه یکی از همین شرایط است.
اعمال نیروی بیش از حد یکی از رایج ترین علت هاست. وقتی لوله با فشار زیاد و ناگهانی خم شود، جداره ممکن است ترک بخورد یا تغییر شکل دائمی پیدا کند. استفاده از روش خم کاری تأیید نشده نیز همین نتیجه را دارد، چون هر محصول با شیوه مشخصی برای خم سرد سازگار است و ابزار یا روش دیگر می تواند به بدنه آسیب بزند. نامناسب بودن شرایط دمایی هم اهمیت دارد. لوله ها در هوای بسیار سرد شکننده تر رفتار می کنند و در دمای بسیار بالا ممکن است نرم شوند و شکل دلخواه را از دست بدهند. رعایت نکردن حداقل شعاع خمش هم عامل اصلی بسیاری از آسیب هاست. در نهایت، وجود آسیب قبلی در بدنه لوله، مثل خراش عمیق، ضربه یا ترک مویی، باعث می شود لوله در همان نقطه ضعیف بشکند.
تأکید می کنیم که مناسب بودن خم سرد باید با توجه به مشخصات همان محصول بررسی شود. شنیده ها و تجربه های کلی درباره یک نوع لوله را نمی توان به محصول دیگری نسبت داد. معایب اجرای لوله خم سرد وقتی ظاهر می شود که مجری بدون سنجش این شرایط کار را شروع کند. پس قبل از اجرا، مشخصات فنی را بخوانید، دمای محیط را در نظر بگیرید و سلامت ظاهری لوله را وارسی کنید. این وارسی ساده می تواند از خرابی های هزینه بر جلوگیری کند.

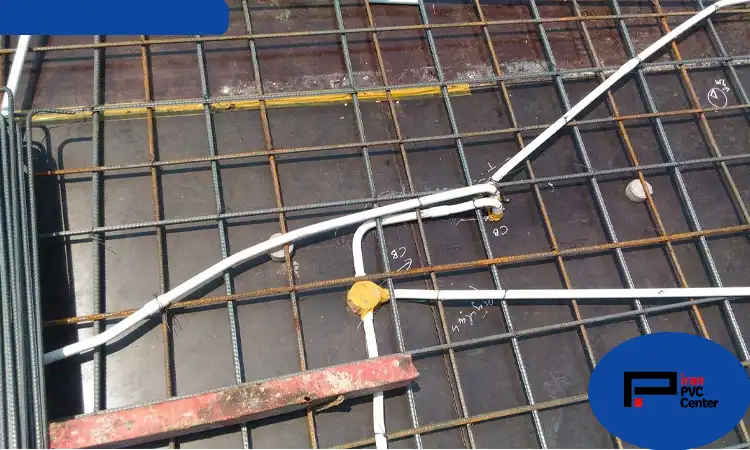

تغییر شکل لوله
چه زمانی استفاده از زانویی یا اتصالات استاندارد بهتر است؟
بعد از شناخت محدودیت های لوله خم سرد باید راه حل جایگزین را هم بشناسید. این بخش از نظر کاربردی اهمیت زیادی دارد، چون به شما می گوید وقتی خم سرد مناسب نیست، چه تصمیمی بگیرید و کار را چطور پیش ببرید.
اولین موقعیت زمانی است که تغییر جهت موردنیاز با خم مجاز لوله سازگار نیست. مثلا اگر مسیر زاویه ای تند و شعاعی کوچک می خواهد، زانویی استاندارد پاسخ دقیق و مطمئن تری می دهد. موقعیت دوم زمانی است که حفظ هندسه دقیق مسیر اهمیت دارد. در پروژه هایی که نقشه اجرایی با ابعاد مشخص دارند، اتصال استاندارد شکل یکسان و قابل تکرار می دهد و خطای اجرایی را کم می کند. موقعیت سوم زمانی است که دستورالعمل سازنده خم کاری را مجاز نمی داند. در این حالت، حتی اگر به نظر برسد خم کردن ممکن است، باید از آن صرف نظر کنید و به الزامات سازنده پایبند بمانید.
انتخاب اتصال هم باید متناسب با نوع لوله و کاربرد آن باشد. اتصالی که با قطر، رده و جنس لوله هماهنگ نباشد، خودش به نقطه ضعف مسیر تبدیل می شود. برای آشنایی با گزینه هایی که با روش حرارتی شکل می گیرند، می توانید درباره لوله پی وی سی خم گرم هم اطلاعات کسب کنید. مقایسه کامل این دو روش به مقاله جداگانه ای در سایت اختصاص دارد، بنابراین در اینجا فقط یادآوری می کنیم که انتخاب نهایی باید بر اساس کاربرد، مشخصات محصول و شرایط پروژه انجام شود.
اشتباهات رایج هنگام اجرای مسیر با لوله PVC خم سرد
حتی وقتی مسیر برای خم سرد مناسب به نظر می رسد، اشتباهات اجرایی می توانند نتیجه را خراب کنند. بیشتر این اشتباهات از عجله، بی توجهی به مستندات یا اعتماد بیش از حد به تجربه قبلی ناشی می شود. اگر این موارد را بشناسید، می توانید از آن ها دوری کنید و کیفیت اجرا را بالا ببرید. بررسی اشتباهات خم کردن لوله PVC نشان می دهد که بیشتر آن ها قابل پیشگیری هستند.
شش اشتباه زیر بیش از بقیه در پروژه ها دیده می شود:
- خم کردن لوله بدون بررسی مشخصات سازنده
- نادیده گرفتن حداقل شعاع خمش
- اعمال فشار بیش از حد به یک نقطه از لوله
- بی توجهی به تغییر شکل مقطع
- استفاده از لوله آسیب دیده
- بررسی نکردن سلامت لوله پس از اجرا
اولین اشتباه، یعنی شروع کار بدون مطالعه مشخصات سازنده، ریشه بسیاری از مشکلات دیگر است. وقتی مجری حداقل شعاع را نمی داند، ناخواسته آن را نادیده می گیرد. اعمال فشار روی یک نقطه هم باعث می شود تنش در همان نقطه متمرکز شود و لوله از همان جا آسیب ببیند. توزیع یکنواخت نیرو در طول خم اهمیت زیادی دارد. بی توجهی به تغییر شکل مقطع هم خطرناک است، چون ممکن است ظاهر لوله از بیرون سالم به نظر برسد اما مقطع داخلی تنگ شده باشد و عبور کابل یا جریان را مختل کند.
استفاده از لوله آسیب دیده اشتباهی است که هزینه آن بعد از اجرا آشکار می شود. لوله ای که قبلا ضربه خورده یا خراش عمیق دارد، هنگام خم شدن اول از همان نقطه ضعیف می شکند. آخرین اشتباه این است که بعد از اجرا سلامت لوله را بررسی نکنید. وارسی بصری و در صورت امکان آزمون عبور، به شما اطمینان می دهد که مسیر آماده بهره برداری است و آسیب پنهان ندارد.
پیش از انتخاب خم سرد، این موارد را بررسی کنید
یک چک لیست کوتاه می تواند از بسیاری از تصمیم های عجولانه جلوگیری کند. این فهرست را قبل از شروع اجرا مرور کنید و فقط وقتی همه پاسخ ها روشن بود، سراغ خم سرد بروید. سؤالات زیر خلاصه همه چیزی است که در این مقاله گفتیم و به شما کمک می کند در عمل تصمیم بگیرید:
- مشخصات فنی لوله چیست؟
- حداقل شعاع خمش مجاز چقدر است؟
- مسیر به چند تغییر جهت نیاز دارد؟
- آیا روش خم کاری برای این محصول تأیید شده است؟
- آیا استفاده از اتصال استاندارد، اجرای مطمئن تری فراهم می کند؟
- آیا پس از اجرا امکان بررسی سلامت لوله وجود دارد؟
اگر پاسخ یکی از این سؤال ها نامشخص بود، پیش از اجرا از سازنده یا تأمین کننده مشاوره بگیرید. همچنین بررسی موضوع تفاوت لوله PVC فاضلابی و لوله پلی اتیلن؛ کدام بهتر است؟ به شما کمک می کند تا با توجه به شرایط پروژه، انتخاب مناسب تری داشته باشید. این کار چند دقیقه زمان می برد، اما از هزینه تعویض لوله و توقف پروژه جلوگیری می کند. به یاد داشته باشید که هدف از این چک لیست مخالفت با خم سرد نیست. هدف این است که این روش را فقط در جایی به کار ببرید که واقعا مناسب است و در جاهای دیگر بدون تردید از اتصال استاندارد استفاده کنید.

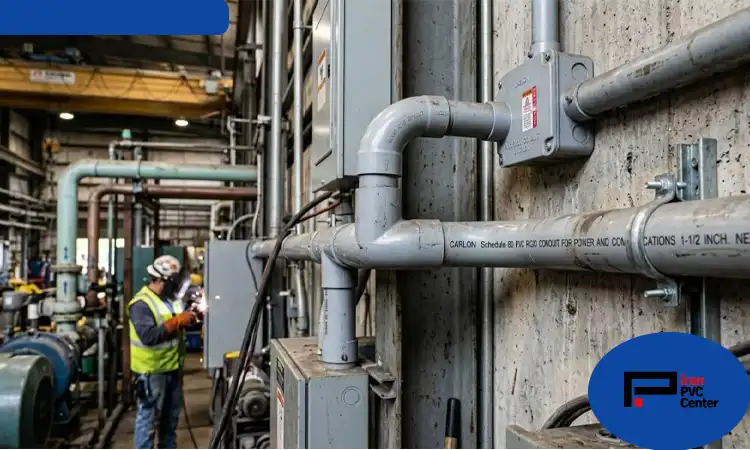

انتخاب خم سرد
سخن پایانی
خم سرد ابزار مفیدی برای اجرای مسیرهای لوله کشی است، اما محدودیت دارد و برای همه مسیرها مناسب نیست. وقتی شعاع خمش مجاز رعایت نمی شود، مسیر تغییر جهت های شدید یا متوالی دارد، یا احتمال ترک و تغییر شکل بالاست، بهتر است سراغ زانویی و اتصالات استاندارد بروید. مهم ترین اصل این است که تصمیم را بر پایه مشخصات فنی همان محصول و دستورالعمل سازنده بگیرید، نه بر پایه تجربه کلی یا عادت. با چک لیست ارائه شده و پرهیز از اشتباهات رایج، می توانید مسیری ایمن، بادوام و بی دردسر اجرا کنید. شناخت محدودیت های لوله خم سرد در نهایت هزینه، زمان و ریسک پروژه را کاهش می دهد.
سؤالات متداول درباره محدودیت های لوله خم سرد
در این بخش به پرسش هایی پاسخ می دهیم که مجریان و کارفرمایان معمولا هنگام بررسی محدودیت های لوله خم سرد مطرح می کنند.
- آیا می توان هر نوع لوله PVC را به روش خم سرد شکل داد؟
خیر. امکان خم کاری به نوع لوله، مشخصات محصول و دستورالعمل سازنده بستگی دارد. بعضی لوله ها اساسا برای خم سرد طراحی شده اند و بعضی دیگر چنین قابلیتی ندارند. بنابراین قبل از هر اقدامی، مستند فنی همان محصول را بررسی کنید و محدودیت های یک محصول را به همه لوله های PVC تعمیم ندهید. - اگر لوله PVC هنگام خم کاری تغییر شکل دهد، چه باید کرد؟
ابتدا میزان آسیب را بررسی کنید و ببینید آیا مقطع لوله، جداره یا سطح بیرونی تغییر کرده است یا نه. سپس مطابقت محصول با الزامات فنی و شرایط اجرایی را کنترل کنید. توصیه نمی کنیم لوله آسیب دیده را بدون ارزیابی فنی دوباره استفاده کنید، چون ممکن است ضعف پنهان در آن باقی مانده باشد. در صورت تردید، بخش آسیب دیده را با لوله سالم و اتصال مناسب جایگزین کنید. - چه زمانی استفاده از زانویی به جای خم سرد مناسب تر است؟
وقتی شعاع خمش مجاز رعایت نمی شود یا مسیر به تغییر جهت مشخص و کنترل شده نیاز دارد، زانویی انتخاب بهتری است. همچنین در مسیرهایی که هندسه دقیق اهمیت دارد یا سازنده خم کاری را مجاز نمی داند، اتصال استاندارد اجرای مطمئن تری فراهم می کند.
