اشتباهات رایج هنگام اجرای لوله برق PVC در ساختمان
اشتباهات رایج هنگام اجرای لوله برق PVC یکی از موضوعاتی است که کمتر مورد توجه پیمانکاران و حتی برخی برق کاران باتجربه قرار می گیرد، در حالی که همین اشتباهات به ظاهر کوچک، می توانند در بلندمدت به مشکلات جدی در تأسیسات الکتریکی ساختمان منجر شوند. بسیاری از افرادی که مسئولیت اجرای لوله کشی لوله پی وی سی برق را بر عهده دارند، تصور می کنند صرفاً با انتخاب محصول باکیفیت و سایز مناسب، کار به درستی پیش خواهد رفت؛ اما واقعیت این است که نحوه اجرا، دقت در جزئیات نصب و رعایت اصول فنی حین کار، به اندازه انتخاب محصول اهمیت دارد. در این مقاله قصد داریم به طور کامل و کاربردی، رایج ترین اشتباهات اجرایی هنگام نصب لوله برق پی وی سی در پروژه های ساختمانی را بررسی کنیم و راهکارهای عملی برای پیشگیری از هر یک از آن ها ارائه دهیم.

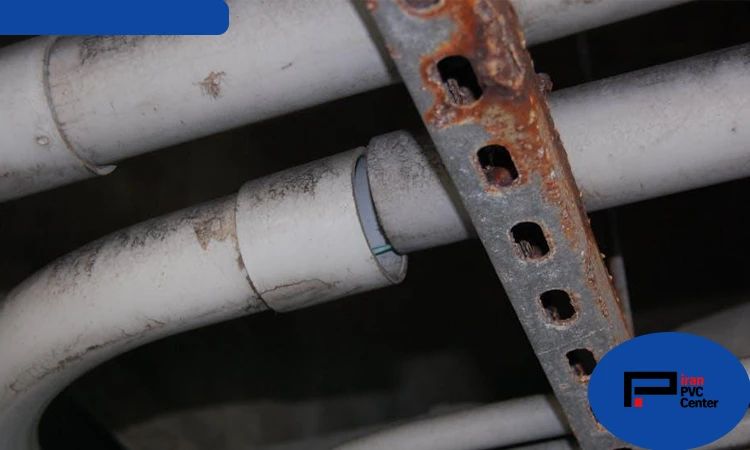

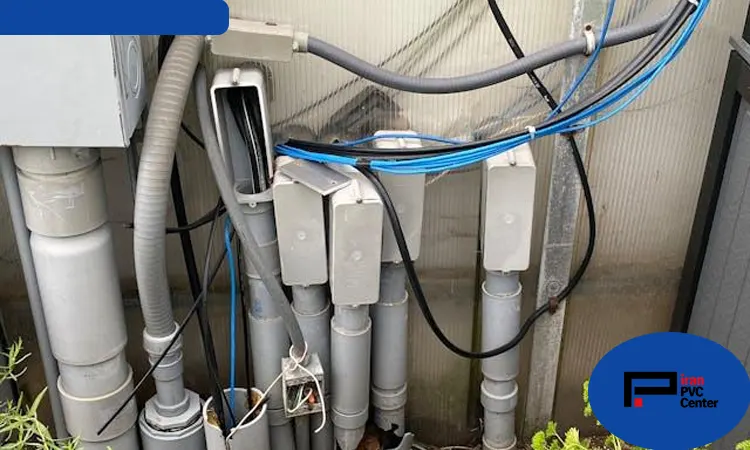

اشتباهات اجرای لوله برق PVC
چرا دقت در اجرای لوله برق PVC به اندازه انتخاب محصول اهمیت دارد؟
پیش از پرداختن به جزئیات اشتباهات رایج، لازم است بدانیم که چرا نحوه اجرا می تواند حتی بهترین محصولات بازار را نیز بی اثر کند. یک لوله برق پی وی سی، هرچند با بالاترین استاندارد کیفی تولید شده باشد، اگر در حین اجرا به درستی نصب نشود، دچار آسیب های پنهانی می شود که معمولاً تا سال ها بعد، زمانی که مشکلی در سیم کشی بروز می کند، شناسایی نمی شوند. برای مثال، خم کردن نادرست لوله در محل اتصال، می تواند باعث ایجاد ترک های میکروسکوپی در بدنه لوله شود که در نگاه اول قابل مشاهده نیستند اما در طول زمان و تحت فشار بتن یا رطوبت محیط، گسترش می یابند. به همین ترتیب، اتصال نامناسب بین قطعات لوله یا استفاده از چسب نامرغوب، می تواند مسیرهایی برای نفوذ رطوبت ایجاد کند که در نهایت به زنگ زدگی یا اتصالی در سیم های داخل لوله منجر می شود.
نکته دیگری که اهمیت اجرای صحیح را دوچندان می کند، ماهیت پنهان بودن اکثر لوله کشی های برق در ساختمان است. برخلاف بسیاری از تأسیسات دیگر که پس از اتمام کار قابل مشاهده و بازرسی هستند، لوله های برق توکار پس از بتن ریزی یا نصب کاذب سقف، عملاً از دید پنهان می شوند و هرگونه اشتباه اجرایی، تنها در صورت بروز خرابی جدی قابل کشف خواهد بود. به همین دلیل، شناخت دقیق اشتباهات رایج در اجرای لوله برق پی وی سی و آشنایی با الزامات فنی، از جمله استاندارد لوله برق PVC چیست؟ نکاتی که در پروژه های برق باید بدانید، و پیشگیری از آن ها پیش از پوشاندن مسیر، اهمیتی چندبرابر نسبت به سایر بخش های ساختمان پیدا می کند.
اشتباه اول: نادیده گرفتن فاصله استاندارد بست ها و نقاط تثبیت لوله
یکی از رایج ترین اشتباهاتی که در کارگاه های اجرایی دیده می شود، عدم رعایت فاصله مناسب بین بست های نگهدارنده لوله برق در طول مسیر است. برخی نصاب ها به منظور صرفه جویی در زمان یا هزینه مصالح، بست ها را با فاصله بیشتر از حد مجاز نصب می کنند که نتیجه آن، افتادگی لوله در قسمت های میانی مسیر، به ویژه در مسیرهای روکار طولانی است. این افتادگی نه تنها از نظر ظاهری نامناسب است، بلکه در بلندمدت باعث ایجاد فشار غیریکنواخت روی لوله و احتمال ترک خوردگی در نقاط اتصال می شود. علاوه بر این، در مسیرهایی که لوله از کنار منابع حرارتی یا در معرض نوسانات دمایی قرار دارد، فاصله نامناسب بست ها می تواند اثر انبساط و انقباض حرارتی لوله را تشدید کند و به مرور زمان باعث جدا شدن اتصالات شود.
راهکار پیشگیری از این اشتباه، رعایت دقیق فاصله استاندارد بست ها بر اساس قطر لوله است؛ به طور کلی هرچه قطر لوله بزرگ تر باشد، فاصله مجاز بین بست ها نیز می تواند کمی بیشتر باشد، اما این فاصله هرگز نباید از حدود تعیین شده در دستورالعمل های فنی تولیدکننده یا استانداردهای اجرایی رایج تجاوز کند. توجه به این نکته ساده، در بسیاری از موارد از بروز مشکلات جدی تر در آینده جلوگیری می کند.
اشتباه دوم: استفاده نادرست از حرارت هنگام خم کردن لوله
خم کردن لوله برق پی وی سی برای عبور از پیچ ها و گوشه های مسیر، یکی از مراحل حساس اجرا محسوب می شود که متأسفانه اغلب با روش های غیراصولی انجام می شود. برخی نصاب ها برای تسریع در کار، از حرارت بیش از حد یا منابع حرارتی نامناسب مانند شعله مستقیم استفاده می کنند که باعث سوختن سطحی لوله، نازک شدن دیواره در نقطه خم و کاهش شدید مقاومت مکانیکی آن می شود. در مقابل، برخی دیگر بدون گرم کردن کافی لوله اقدام به خم کردن آن می کنند که نتیجه آن، ایجاد چین خوردگی یا حتی شکستگی در نقطه خم است. هر دو حالت، عملکرد لوله را در طول مسیر مختل می کند و می تواند مانع عبور روان سیم از داخل آن شود.
روش صحیح، استفاده از دستگاه های خم کن مخصوص یا فنر خم پی وی سی همراه با حرارت دهی یکنواخت و کنترل شده است، به گونه ای که دمای لوله در محدوده مجاز نرم شدن پی وی سی باقی بماند و شکل نهایی خم بدون ایجاد چین خوردگی یا نازک شدگی دیواره حاصل شود. اهمیت این موضوع در پروژه های برق زمانی بیشتر مشخص می شود که بدانیم بخش قابل توجهی از مشکلات گیرکردن سیم در هنگام سیم کشی، دقیقاً از همین خم های غیراستاندارد ناشی می شود.
تأثیر خم های نادرست بر عبور سیم و کابل
خم های نادرست، فراتر از آسیب ظاهری به لوله، تأثیر مستقیمی بر فرآیند سیم کشی نیز دارند. در نقاطی که شعاع خم کمتر از حد استاندارد باشد، عبور سیم از داخل لوله با اصطکاک بیشتری همراه می شود و در موارد شدید، ممکن است روکش عایق سیم در حین کشیدن آسیب ببیند. این آسیب دیدگی، که اغلب در همان لحظه قابل مشاهده نیست، می تواند در بلندمدت باعث کاهش مقاومت عایقی سیم و افزایش خطر اتصال کوتاه شود. به همین دلیل، توجه به شعاع خم مناسب و اجرای صحیح این مرحله، یکی از مهم ترین جنبه های پیشگیری از اشتباهات اجرایی در لوله کشی برق محسوب می شود.
اشتباه سوم: اتصال نامناسب قطعات و استفاده از چسب نامرغوب
اتصال صحیح بین قطعات لوله، رابط ها و جعبه های تقسیم، یکی دیگر از مراحلی است که در آن اشتباهات رایج زیادی مشاهده می شود. برخی نصاب ها برای صرفه جویی در وقت، از چسب های نامناسب یا با کیفیت پایین استفاده می کنند که چسبندگی کافی ایجاد نمی کنند و در طول زمان، به ویژه در معرض رطوبت یا نوسانات دما، اتصال سست می شود. برخی دیگر حتی بدون استفاده از چسب مخصوص پی وی سی، صرفاً با فشار قطعات را به یکدیگر متصل می کنند که این روش هیچ گونه آب بندی یا استحکام مکانیکی مناسبی ایجاد نمی کند.
نتیجه این اشتباه، جدا شدن تدریجی اتصالات در طول زمان، ورود رطوبت به داخل مسیر لوله و در نهایت آسیب به سیم های داخل آن است. برای پیشگیری از این مشکل، استفاده از چسب مخصوص پی وی سی با کیفیت مناسب، تمیز کردن کامل سطح اتصال از گردوغبار پیش از چسب زنی و اعمال فشار کافی برای مدت زمان مشخص پس از اتصال، از جمله اقدامات ضروری است که هرگز نباید نادیده گرفته شوند.

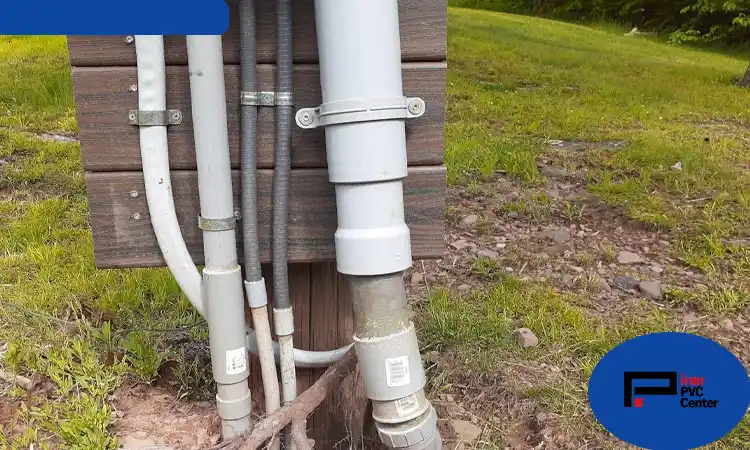

اشتباه سوم: اتصال نامناسب قطعات
اشتباهاتی که باید هنگام عبور لوله از نقاط حساس ساختمان مدنظر قرار گیرد
عبور لوله برق از نقاطی مانند محل اتصال دیوار به سقف، درزهای انبساط ساختمان یا نزدیکی به سایر تأسیسات مانند لوله کشی آب و گاز، از جمله بخش هایی است که نیازمند دقت ویژه است. یکی از اشتباهات رایج در این زمینه، عبور مستقیم لوله برق از درزهای انبساط ساختمان بدون در نظر گرفتن قابلیت حرکت نسبی دو بخش سازه است. در چنین شرایطی، هرگونه جابه جایی جزئی ناشی از نشست ساختمان یا تغییرات دمایی، می تواند فشار زیادی به لوله وارد کند و باعث شکستگی یا جدا شدن اتصالات در همان نقطه شود.
اشتباه رایج دیگر، عدم رعایت فاصله ایمن بین لوله برق و سایر تأسیسات مانند لوله های آب گرم یا گاز است. نزدیکی بیش از حد لوله برق به منابع حرارتی مانند لوله های آب گرم، می تواند دمای محیط اطراف لوله برق را افزایش دهد و ظرفیت جریان دهی مجاز سیم های داخل آن را کاهش دهد. برای پیشگیری از این مشکلات، توصیه می شود:
- در عبور از درزهای انبساط، از رابط های انعطاف پذیر مخصوص استفاده شود تا حرکت نسبی سازه به لوله آسیب نرساند.
- فاصله ایمن حداقل چند سانتی متری بین لوله برق و لوله های حامل آب گرم یا گاز رعایت شود.
- در نقاط تقاطع با سایر تأسیسات، ترتیب عبور و لایه بندی مناسب طراحی شود تا در آینده امکان دسترسی جداگانه به هر مسیر وجود داشته باشد.
اشتباه در زمان بتن ریزی: بی توجهی به محافظت از لوله و انتهای مسیرها
مرحله بتن ریزی یکی از حساس ترین مراحل برای لوله های برق توکار است و متأسفانه یکی از پرتکرارترین اشتباهات اجرایی نیز دقیقاً در همین مرحله رخ می دهد. بسیاری از کارگران اجرایی، پیش از بتن ریزی، انتهای لوله ها را که قرار است بعداً به جعبه تقسیم یا کلید و پریز متصل شوند، بدون درپوش یا محافظ مناسب رها می کنند. نتیجه این بی دقتی، ورود دوغاب بتن به داخل لوله در حین بتن ریزی است که عملاً مسیر را برای عبور سیم مسدود می کند و در بسیاری از موارد، تنها راه حل باقی مانده، تخریب بخشی از بتن یا حفر مسیر جدید خواهد بود.
اشتباه مشابه دیگری که در این مرحله دیده می شود، جابه جا شدن یا خم شدن لوله ها در اثر وزن بتن یا رفت وآمد کارگران حین اجرای کار، بدون آنکه پیش از بتن ریزی به درستی مهار و ثابت شده باشند. برای پیشگیری از این مشکلات، الزامی است که پیش از شروع بتن ریزی، تمام انتهای لوله ها با درپوش یا نوار مخصوص مسدود شوند، مسیر لوله ها به طور کامل با بست و سیم مهار به آرماتور یا قالب بندی ثابت شود و در طول عملیات بتن ریزی، یک نفر مسئول نظارت بر ثابت ماندن مسیر لوله ها باشد.
اشتباه در برنامه ریزی برای توسعه آینده سیستم برق ساختمان
یکی از اشتباهاتی که در نگاه اول ممکن است جزئی به نظر برسد اما در عمل هزینه های سنگینی به همراه دارد، عدم پیش بینی نیازهای آینده هنگام طراحی و اجرای مسیر لوله های برق است. بسیاری از پیمانکاران، مسیر لوله کشی را دقیقاً بر اساس نیاز فعلی پروژه طراحی می کنند، بدون آنکه احتمال افزودن مدارهای جدید، نصب دستگاه های پرمصرف یا تغییر کاربری فضا در آینده را در نظر بگیرند. نتیجه این کوتاه نگری، در زمان نیاز به توسعه سیستم برق، عملاً چیزی نیست جز تخریب بخشی از دیوار یا سقف برای ایجاد مسیر جدید که هم هزینه بر است و هم باعث آسیب به نازک کاری و دکوراسیون انجام شده می شود.
راهکار پیشگیری از این اشتباه، در نظر گرفتن حداقل یک یا دو مسیر خالی اضافی (که در اصطلاح اجرایی به آن ها لوله های اسپر یا رزرو گفته می شود) در نقاط کلیدی ساختمان است. استفاده از لوله پی وی سی داکت بانک نیز می تواند برای ایجاد مسیرهای منظم و قابل توسعه در برخی پروژه ها مورد توجه قرار گیرد. همچنین توصیه می شود سیم کش راهنما (سیم جلوکش) در تمام لوله های اجراشده، حتی مسیرهایی که فعلاً استفاده نمی شوند، از ابتدا کارگذاری شود تا در صورت نیاز به کشیدن سیم جدید در آینده، این کار به سادگی و بدون نیاز به تخریب انجام پذیر باشد.
اشتباه در برچسب گذاری و مستندسازی مسیرهای لوله کشی
آخرین اشتباه رایجی که در این مقاله به آن می پردازیم، اما اهمیت آن به هیچ وجه کمتر از موارد قبلی نیست، عدم مستندسازی و برچسب گذاری مسیرهای لوله کشی برق در پایان کار است. بسیاری از پیمانکاران پس از اتمام سیم کشی و اجرای لوله ها، هیچ نقشه یا مستند مشخصی از مسیر دقیق لوله ها، محل اتصالات و تعداد مدارهای عبوری از هر مسیر تهیه نمی کنند. این کوتاهی، در آینده هنگام نیاز به تعمیر، توسعه یا حتی اجرای سایر تأسیسات ساختمان مانند حفاری برای نصب کابینت یا تجهیزات دیگر، می تواند منجر به آسیب ناخواسته به مسیر لوله های برق شود.
برای پیشگیری از این مشکل، توصیه می شود در پایان هر پروژه، نقشه دقیقی از مسیر لوله های برق، محل جعبه های تقسیم و تعداد مدارهای هر مسیر تهیه و در اختیار مالک یا مدیریت ساختمان قرار گیرد. این مستندسازی ساده، در بسیاری از موارد می تواند از خسارات جبران ناپذیر در آینده جلوگیری کند و فرآیند هرگونه تعمیر یا توسعه بعدی را به مراتب ساده تر و کم هزینه تر نماید.

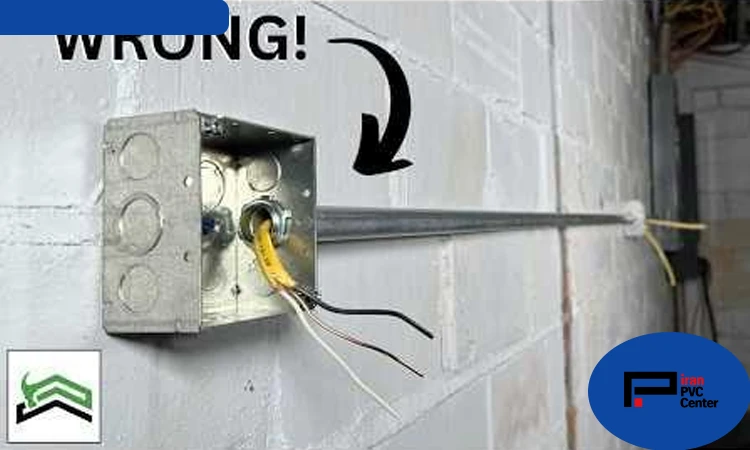

اشتباه در برچسب گذاری و مستندسازی
سخن پایانی
اشتباهات رایج هنگام اجرای لوله برق PVC در ساختمان، هرچند به ظاهر جزئیاتی کوچک در فرآیند اجرای پروژه به نظر می رسند، اما همان طور که در این مقاله بررسی شد، هر یک از آن ها می توانند در بلندمدت به مشکلات جدی فنی، مالی و ایمنی منجر شوند. از فاصله نامناسب بست ها و خم کاری غیراصولی گرفته تا اتصالات ضعیف، بی توجهی حین بتن ریزی و نبود برنامه ریزی برای توسعه آینده، هر اشتباه در جای خود می تواند هزینه های پنهانی برای مالک یا پیمانکار پروژه به همراه داشته باشد.
توصیه نهایی این است که با آموزش کافی نیروهای اجرایی، نظارت مستمر بر مراحل حساس کار و رعایت دقیق اصول فنی نصب، از بروز این اشتباهات پیشگیری کنید تا تأسیسات الکتریکی ساختمان شما، هم در کوتاه مدت و هم در بلندمدت، عملکردی ایمن و پایدار داشته باشد. اگر به دنبال لوله های برق باکیفیت و استاندارد برای اجرای صحیح و بدون دردسر پروژه خود هستید، به صفحات محصولات ایران پی وی سی سنتر در مرکز پی وی سی ایران سر بزنید.
سوالات متداول اشتباهات رایج هنگام اجرای لوله برق PVC در ساختمان
- رایج ترین اشتباه در اجرای لوله برق PVC که باعث بیشترین خسارت می شود کدام است؟
یکی از پرهزینه ترین اشتباهات، عدم محافظت از انتهای لوله ها هنگام بتن ریزی است که باعث ورود دوغاب بتن به داخل لوله و مسدود شدن کامل مسیر می شود. جبران این اشتباه معمولاً نیازمند تخریب بخشی از بتن یا اجرای مسیر جدید است که هزینه و زمان قابل توجهی به پروژه تحمیل می کند. به همین دلیل توصیه می شود پیش از هر بتن ریزی، تمام انتهای لوله ها با درپوش مناسب مسدود شود. - آیا خم کردن نادرست لوله برق واقعاً می تواند مشکل ساز شود؟
بله، خم کردن نادرست لوله، چه با حرارت بیش از حد و چه بدون گرمای کافی، باعث نازک شدگی دیواره، چین خوردگی یا حتی شکستگی لوله در نقطه خم می شود. این مشکل علاوه بر کاهش مقاومت مکانیکی لوله، اصطکاک عبور سیم را افزایش می دهد و می تواند به آسیب عایق سیم در هنگام کشیدن آن از داخل لوله منجر شود. - چگونه می توان از نیاز به تخریب دیوار برای توسعه آینده سیستم برق جلوگیری کرد؟
بهترین راه حل، پیش بینی مسیرهای رزرو یا اسپر در زمان اجرای اولیه لوله کشی و کارگذاری سیم جلوکش در تمام مسیرهاست، حتی مسیرهایی که فعلاً استفاده نمی شوند. این کار امکان افزودن مدار جدید یا کشیدن سیم اضافه در آینده را بدون نیاز به تخریب دیوار یا سقف فراهم می کند و در هزینه های آینده صرفه جویی قابل توجهی ایجاد می کند.
